儀器所屬分類：產品中心 => 工業成像 => 無損檢測
美國Fluke（福祿克）

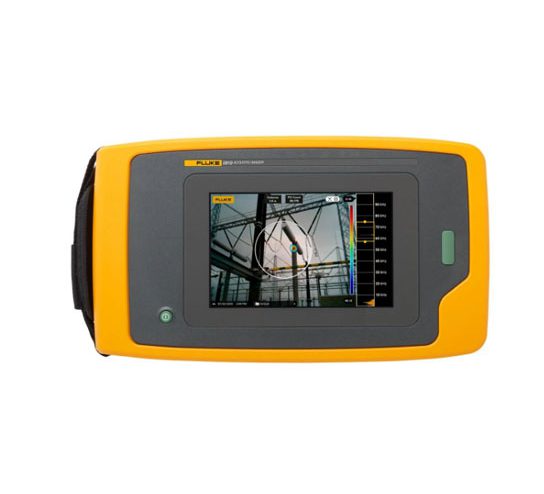

美國Fluke（福祿克） ii910 超聲波局放成像儀 產品簡介：
產品型號：ii910
產品品牌：美國Fluke（福祿克）
產品類別：其他檢測儀
產品備注：超聲波局放成像儀
美國Fluke（福祿克） ii910 超聲波局放成像儀 產品介紹：
用于輕松檢測、查找和分析局部放電的多功能一體化工具終于面世
厭倦了花費太多時間進行局部放電檢測？我們推出了專為查找局部放電、電暈放電以及氣體和真空泄漏而設計的 ii910 超聲波局放成像儀。ii910 超聲波局放成像儀采用突破性技術，是一款具有成本效益、安全、高效且使用舒適的工具，適合檢查和維護配電和工業高電壓設備的團隊使用。
現在您可以看到隱形的威脅…
局部放電是團隊每天都需要監視的一個嚴重問題。無論您是掃描絕緣子、變壓器、開關裝置還是高壓電線，您都需要確保快速、及早地發現問題。未被發現的局部放電可能會導致停電、火災、爆炸或因弧閃而造成的人員傷亡。除了可能對環境和人類生命構成危險之外，它還可能造成代價高昂的事故。每小時的設備停機成本可達數百萬美元，研究表明，一個數據中心的每分鐘停機成本可能達 8,851 美元。除此之外，美國能源部估計，美國經濟每年因停電而導致的損失為 1,500 億美元。
需要進行局部放電掃描的關鍵區域
絕緣子
變壓器
高壓電線
開關裝置
避雷器
母線
高壓線圈
斷路器
電容器
確保快速、安全地操作
如果您需要解決泄漏和局部放電問題，那么 ii910 正是能幫到您的一體化多功能工具。您所需的各種功能都觸手可及。通過簡單的一鍵捕獲和 7 英寸 LCD 大觸摸屏，可快速掃描目標區域或環境，并獲取所需的圖片/視頻。無需其他工具或設備。無需笨重的輔助電纜或設備，讓您擁有充分的移動性和更高的靈活性，可以在檢測和修復泄漏/局部放電之間進行切換。
Fluke 設備的安全性值得信賴，并且提供您重視的出色設備性能
Fluke ii910 超聲波局放成像儀是適合需要連續檢查和維護配電和工業高電壓設備的高電壓電氣師、電氣測試工程師和電網維護團隊使用的理想工具。ii910 提供了一種安全、快速和簡單的方法來檢測和定位局部放電，使技術人員能夠維護高電壓設備并防止發生災難性的事件。借助 SoundSight? 技術，ii910 將其接收到的聲音轉換為視覺顯示，以便您可以快速找到發生問題的位置。ii910 的高頻功能允許及早進行檢測，以幫助盡早做出維護計劃，這也是 ii910 的頻率范圍為 2-100Khz 的原因。
在發生弧閃事故前找出并修復問題
局部放電會導致一些非常嚴重和代價高昂的問題，包括災難性設備故障、致命弧閃等。防止這種情況發生的唯一方法是正確地檢查和維護設備。ii910 超聲波局放成像儀的設計正是為了加快和簡化局部放電問題的查找。戴著耳機去聽非常微弱的聲音或費力盯著小屏幕查找問題的日子已經一去不復返了。ii910 提供了遠距離查找問題所需的功能，讓您不必再擔心有電線或其他附件垂下來導致纏住的危險。只需拿起它、打開它并開始查找問題。
值得信賴的可靠產品，并且提供您所期望的安全性
對于高電壓設備的工作，保證安全很重要，而 Fluke 將保證安全視為第一要?jiǎng)?wù)，將安全置于所有其他方面之上。憑借特定麥克風位置和復雜算法的組合，ii910 超聲波局放成像儀可以檢測 120 米外的局部放電和電暈放電。這意味著您可以在要求的安全距離之外的更遠位置有效且高效地檢查可能存在問題的區域。ii910 不含外接線或懸空附件，可確保您在檢查過程中不會被任何設備纏住。此外，聲學成像技術能夠捕捉聲音的反射，您甚至不需要直接朝問題所在的方向看就能找到問題。這意味著您可以在不打開機柜的情況下就能找到局部放電的位置。
無需培訓即可快速、輕松地查找問題
ii910 的精心設計確保用戶幾乎不用接受培訓就能開始使用它。操作此工具無需獲得認證，因此可以忽略那些認證。只需使用一個按鈕打開 ii910，選擇您的頻率范圍或讓該工具為您選擇，便可立即開始掃描以查找局部放電或泄漏問題。當您獲得想細看的聲音圖像后，您可以拍攝視頻或照片以供稍后使用，然后再添加所需的文本注釋。如果您想了解有關特定局部放電或泄漏的更多詳細信息，請轉至 PDQ 或 LeakQ。
美國Fluke（福祿克） ii910 超聲波局放成像儀 產品特點：
快速輕松地執行局部放電檢測和局部放電測試
減少停機并延長正常運行時間
通過查找和修復局部放電問題來降低每日成本并節省能源
PDQ 模式，用于捕獲局部放電情況并進行分析
美國Fluke（福祿克） ii910 超聲波局放成像儀 技術參數：
| 傳感器 | |
| 頻帶 | 2 kHz 至 100 kHz |
| 檢測范圍 | 0.5 至大于 120 米（1.6 至大于 393 英尺）* |
| 視場 | 63 ° ± 5 ° |
| 額定幀速率 | 25 FPS |
| *具體取決于環境條件 | |
| 內置數字相機（可見光） | |
| 視場角 (FOV) | 63 ° ± 5 ° |
| 對焦 | 定焦鏡頭 |
| 顯示屏 | |
| 尺寸 | 7″ LCD，帶背光，陽光下清晰可讀 |
| 分辨率 | 1280 x 800（1,024,000 像素） |
| 觸摸屏 | 電容式 |
| 聲像圖 | 是，SoundMap? 聲像圖 |
| 圖像存儲 | |
| 存儲容量 | 內存可存儲 999 個圖片文件和 20 個視頻文件 |
| 圖像格式 | 可見光圖像與 SoundMap?.JPG 或 .PNG 的混合圖像 |
| 視頻格式 | 可見光視頻與 SoundMap?.MP4 的混合視頻 |
| 視頻時長 | 最長 5 分鐘 |
| 數字導出 | 通過 USB-C 進行數據傳輸 |
| 聲學測量 | |
| 測量范圍 | 12.1 dB SPL 至 114.6 dB SPL ±1 dB SPL 2 kHz |
| 4.4 dB SPL 至 101.2 dB SPL ±2 dB SPL 19 kHz | |
| 12.8 dB SPL 至 119.2 dB SPL ±1 dB SPL 35 kHz | |
| 19.8 dB SPL 至 116.1 dB SPL ±3 dB SPL 52 kHz | |
| 41.4 dB SPL 至 129.0 dB SPL ±1 dB SPL 80 kHz | |
| 54.4 dB SPL 至 135.5 dB SPL ±1 dB SPL 100 kHz | |
| 最大/最小 (dB) 自動增益 | 自動或手動，用戶可選 |
| 頻帶選擇 | 用戶可選（通過用戶預設或手動輸入） |
| 軟件 | |
| 易于使用 | 直觀的用戶界面 |
| 趨勢圖 | 頻標和 dB 刻度 |
| 點標記 | 圖像中心點的噪音級 (dB) 讀數 |
| 電池 | |
| 電池（可現場更換、可充電） | 2 塊鋰離子充電電池，F(xiàn)luke BP291 |
| 電池續航時間 | 6 小時/電池（本產品含備用電池） |
| 電池充電時間 | 3 小時 |
| 電池充電系統 | 外部雙槽充電器，EDBC 290 |
| 一般技術指標 | |
| 標準調色板 | 3：灰度、鐵紅色、藍紅色 |
| 工作溫度 | 0 °C 至 40 °C（32 °F 至 104 °F） |
| 存放溫度 | -20 °C 至 70 °C（-4 °F 至 158 °F），不含電池 |
| 相對濕度 | 10 % 至 95 % 無冷凝 |
| 尺寸（高 x 寬 x 長） | 186 mm x 322 mm x 68 mm（7.3 英寸 x 12.7 英寸 x 2.7 英寸） |
| 重量（含電池） | 1.7 kg (3.75 lbs) |
| 防護等級 (IP) | IP40 防護等級，可防止粒徑大于等于 1mm 的微粒及水滴進入 |
| 保修年限 | 2 年 |
| 自診斷通知 | 陣列運行狀況檢測，用于確定何時需對麥克風陣列進行維護 |
| 支持的語言 | 荷蘭語、英語、芬蘭語、法語、德語、意大利語、日語、韓語、波蘭語、葡萄牙語、俄語、簡體中文、西班牙語、瑞典語、繁體中文 |
| 符合 RoHS 指令 | 是 |
| 安全性 | |
| 一般安全 | IEC 61010-1 |
| 電磁兼容性 (EMC) 國際 | IEC 61326-1：便攜式電磁環境 IEC 61326-2-2 |
| CISPR 11：第 1 組，A 類 | |
| 韓國 (KCC) | A 類設備（工業廣播和通信） |
| 美國 (FCC) | 47 CFR 15 B 子部分。按照第 15.103 條規定，本產品被視為豁免設備。 |
 |
|
