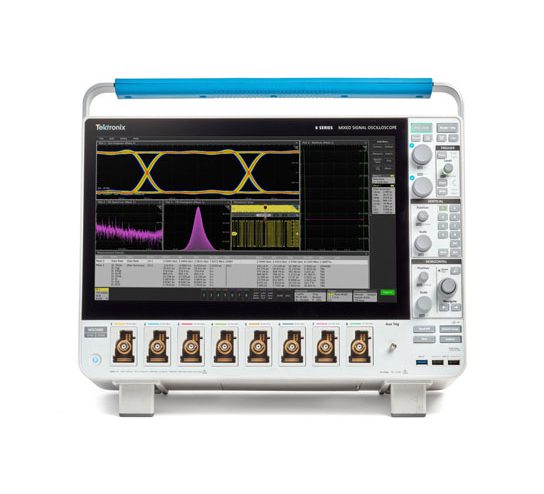

Tektronix泰克 6系列B MSO 混合信號示波器 產品簡介：
產品型號：6系列B MSO
產品品牌：Tektronix泰克
產品類別：示波器
產品備注：示波器

Tektronix泰克 6系列B MSO 混合信號示波器 產品概述：
使用 1 GHz 至 10 GHz 帶寬對高速設計進行故障排除和驗證。通過低噪聲和高達 50 GS/s 的采樣率獲得準確的測量結果。查看 6 通道和 8 通道模型的更多設計。
B 版本新增功能
更多通道
?4、6 和 8 通道型號
噪音更低
?在所有垂直范圍內具有行業領先的噪聲性能（滿刻度百分比）
帶寬更高
?1-8 GHz 仍然可用。已添加 10 GHz
采樣靈活
?2 通道采樣率為 50 GS/s
?4 通道采樣率為 25 GS/s
?4 通道以上采樣率均為 12.5 GS/s
安全簡化
?所有用戶數據均存儲于可移動固態硬盤驅動器上

Tektronix泰克 6系列B MSO 混合信號示波器 產品特點：

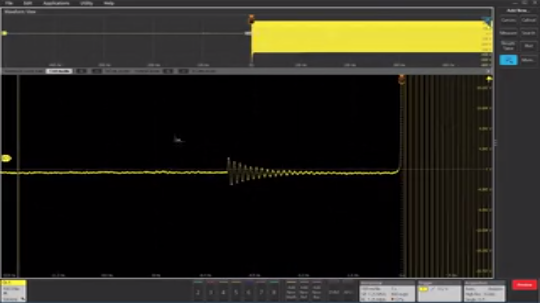

超低噪聲。更多詳情。
看到從未見過的信號詳情。
?示波器前端 ASIC 芯片 TEK061 實現超低的本底噪聲。
?5 GHz 時為 12 位分辨率，200 MHz 時高達 16 位分辨率
?1 mV/div 和 1 GHz 時的噪聲 <55 μV
?50 mV/div 和 10 GHz 時的噪聲 <1.25 mV

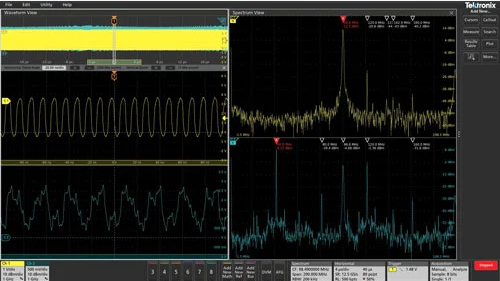

同步多通道頻譜分析
獲取 4 條、6 條或 8 條頻譜分析通道。與時域信號處理并行的硬件數字下變頻器 (DDC) 具有強大的功能。
?任何模擬通道均可視為波形、頻譜或兩者
?射頻頻率或幅度變化時繪圖和觸發
?頻譜和時域波形同步以與射頻和時域事件相關聯
?頻譜控制（例如中心頻率和 RBW）完全獨立于時域控制

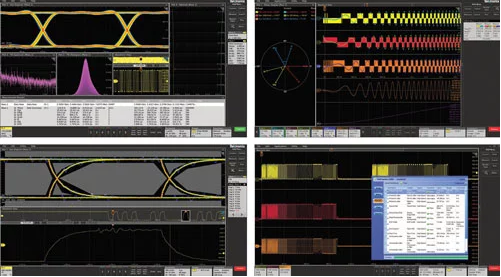

簡化的高級分析
在 GHz 時鐘與串行總線上輕松檢定抖動。通過綜合測量，可將統計資料納入日常工具包。使用相同的簡單拖放操作即可添加高級和日常測量。
?自動化測量與趨勢分析
?Spectrum View（頻譜視圖）同步多通道頻譜分析
?高級抖動分析
?高級功率分析
?低噪聲紋波測量
?內存分析和調試
?高速串行一致性

保真度從探頭端部開始
通過 4、6 或 8 FlexChannel? 輸入，您可以使用標配的 1 GHz 探頭探測電路。可以連接高性能單端有源探頭或者差分探頭，或者通過 TriMode 探頭實現一個探頭同時進行單端和差分量測。在任何 FlexChannel 輸入上連接 TLP058 邏輯探頭，并獲得 8 數字通道，以擴展系統的可視性。
?內置 1 MΩ 至 50 Ω 輸入端
?每個輸入附帶 1 GHz 低負載無源探頭
?TekVPI 探頭與每個通道的 10W 探頭電源相連接，用于差分信號、電流、電源軌和光隔離探頭
?TDP7700 系列 4、6、8 和 10 GHz TriMode 探頭 – 非常適合測量高速通信

Tektronix泰克 6系列B MSO混合信號示波器 規格概述：
輸入通道
4、6 或 8 FlexChannel 輸入。
每個 FlexChannel 提供一個模擬信號輸入或者連接 TLP0581 探頭實現 8 路數字邏輯輸入
帶寬1
1、2.5、4、6、8 或 10 GHz
采樣率
2 模擬通道上為 50 GS/s
4 模擬通道上為 25 GS/s
4 以上模擬通道上為 12.5 GS/s
記錄長度 1
在所有模擬/數字通道上最高為 1 G 樣點
信號發生器1
13 種標準波形，加上任意波形
數字電壓表2
4 位
觸發頻率計數器2
8 位
顯示器
15.6 英寸 (385 mm)
TFT 彩色 HD (1,920 x 1,080) 分辨率電容式（多點觸摸）觸摸屏
1 – 可選且可升級
2 – 產品注冊后免費

按需添加功能
?將帶寬升級至 10 GHz
?將每條通道上的記錄長度增至 1 G 樣點
?增加邏輯探頭，最多時實現 64 路數字通道
?添加 Windows 10 操作系統
?添加任意波形/函數發生器
?添加高級分析：串行解碼/觸發、電源、抖動、存儲器分析和調試以及自動一致性測試
?從多種電壓和電流探頭中選擇

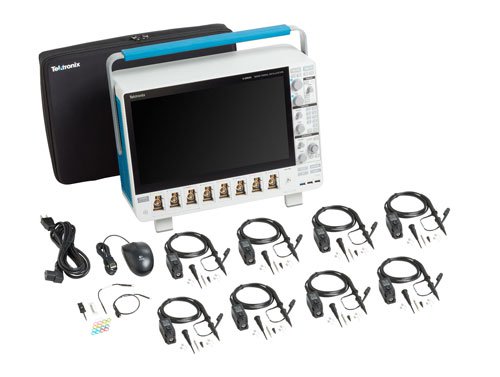

包裝箱里有什么物品？
?每個通道一個 TPP1000 1 GHz 低電容無源探頭，含附件
?前保護罩與配套包
?鼠標
?電源線
?印刷的安裝手冊涵蓋安全和基本操作
?全面的內置在線幫助
?追溯證明
?針對儀器和隨附探頭的 1 年保修
