Spark-3000智能地下管線測試儀 產品簡介：
產品型號：Spark-3000
產品品牌：龐羽梁（由龐羽梁廠家自產）
產品類別：管線探測儀
產品備注：地下管線測試儀
Spark-3000智能地下管線測試儀 產品概述：
本儀器是以電磁波在傳輸過程中的反射原理和電磁感應原理為基礎，結合數字濾波 、無線接收、軟件控制而設計的高科技產品。

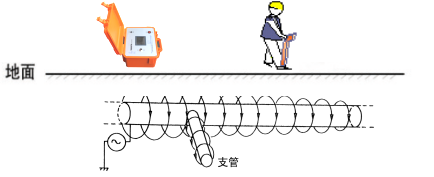

電磁感應：其基本工作原理是：由發射機產生電、磁波并通過不同的發射連接方式將發送信號傳送到地下被探測金屬管線上，金屬管線感應到電磁波后，在線纜表面產生感應電流，感應電流就會沿著金屬線纜向遠處傳播，在電流的傳播過程中，又會通過該線纜向地面輻射出電磁波，這樣當地下金屬管線測試儀接收機在地面探測時，就會在地下金屬管線正上方的地面接收到電磁波信號，通過接收到的信號強弱變化就能判別地下金屬管線的位置和走向。如下圖所示：
此原理實現的條件：首先，要有能發出足夠電能的信號源，在具備傳輸電能的線路中形成電流，電流在流動過程中又在該線周圍產生磁場；其次，要有能接收這一特定磁場的電路，把磁場的變化過程以電信號形式顯示出來。
Spark-3000智能地下管線測試儀 功能特點：
2.2.1發射機特點
1）具有方便用戶的軟件和全中文菜單。按鍵定義簡單明了。測量方法簡單快速。
2）恒功率輸出、自動匹配，保證本機工作在最佳狀態。內置絕緣回路電阻表功能，自動測量金屬管線對地及相間的環路阻抗，可協助判斷金屬管線絕緣性質。
3）查找金屬管線路徑成功率、測試精度及測試方便程度優于國內任何一種檢測設備。
4）儀器具有強大的數據處理能力和友好的顯示界面
5）內置鋰電池供電，可在無電源環境測試金屬管線的路由，保障日常工作。
2.2.2接收機特點
1) 便攜輕巧，使用方便，充電鋰電池供電，一人即可操作，使用簡單。
2) 數字化設計，軟件控制，性能穩定、可靠。
3) 所測信息以數字大小、升降光柵長短、聲音緩急三種方式提供給操作者，使測試過程輕松自如。
4) 接收機具有缺電報警和自動關機保護等功能。
5）接收機可接A字或探損桿采用跨步電壓法定點。
6）接收機可配識別接收耦合鉗用于管線鑒別。
Spark-3000智能地下管線測試儀 適用范圍：
自產品推向市場以來，因其功能強大、性能優越已廣泛應用于城市供電局、縣電力局、鐵路供電段、大中型企業（石油、化工、煤礦、電廠、鋼廠）、院校、物業小區、城市路燈、高速公路、通信維護等部門。在我們強有力的技術支持下，為供、用電部門快速搶修、快速查找地下管線發揮著應有的作用。
Spark-3000智能地下管線測試儀 技術參數：
【發射機】
?輸出頻率：491 Hz, 982 Hz, 8.44 kHz, 9.82 kHz, 35 kHz, 82 kHz, 83 kHz；識別復合頻率2～4kHz
?輸出模式：直連、感應、耦合；多頻同時輸出2或3種用戶自選頻率
?時鐘精度：≤50ns
?輸出功率：隨匹配負荷1～10 W自動調節，電阻為5－25000 Ω
?液晶顯示：自動背光照明，圖形顯示輸出能量、數字顯示輸出功率/電流/電壓和回路電阻、運行模式、自檢狀態、負荷電阻、電壓、SS智能識別信號，四向導航鍵，菜單選擇、電壓警報、SS智能識別信號、音量、外接電源/充電狀態等
?操作方式：軟按鍵
?輸出功率：≥10W
?電池型號及壽命：18650鋰電池充電組，最大功率連續輸出時間＞8h
?過熱過流：自動保護
?電池狀態：圖形顯示
?卡鉗直徑：175mm
?充電器：AC 100～240 V，50～60Hz
?體積：277 mm × 227 mm × 153 mm
?重量：2.8 kg
【接收機】
?主動頻率：491 Hz, 982 Hz, 8.44 kHz, 9.82 kHz, 35 kHz, 82 kHz, 83 kHz；識別復合頻率2～4kHz；深度及帶左/右方向指示
?被動式頻率：50/60Hz,100Hz,120Hz,RF14～21kHz；不帶深度及左/右方向顯示
?測試范圍：0～10 m
?時鐘精度：≤50ns
?深度范圍：0～20m、45度測深、80%測深
?測深精度：±2.5%+5厘米 (0～2m) （與現場環境、非同心線的形狀、鄰近管線的分布等情況有關）
?聲音指示：隨信號強度變化的調頻音調,分4階大小
?信號強度指示：液晶顯示，聲音提示
?信號強度表示: 條形圖、數字量程0～999
?增益動態范圍：100 dB，自動和手動調節
?羅盤方向指示：左右自動指示目標管線位置
?液晶顯示：VGA高亮度LED, 支持強陽光下工作，背光照明,保證夜間正常工作
?操作方式：軟按鍵
?顯示內容：信號強度，深度，電流，頻率，電池狀態，SS智能信號識別指示，GC羅盤導向指示，DA信號畸變警示，左/右定位導向箭頭，信號增益，音量
?帶電識別：SS智能信號識別指示，GC羅盤導向指示，DA信號畸變警示
?通訊方式：藍牙無線通訊
?電池型號及工作時間：18650鋰電池充電組，連續工作＞12h
?電池狀態：連續電量圖形顯示
?體積：650mm × 32mm × 110 mm
?重量：1.6 kg
 |
|
