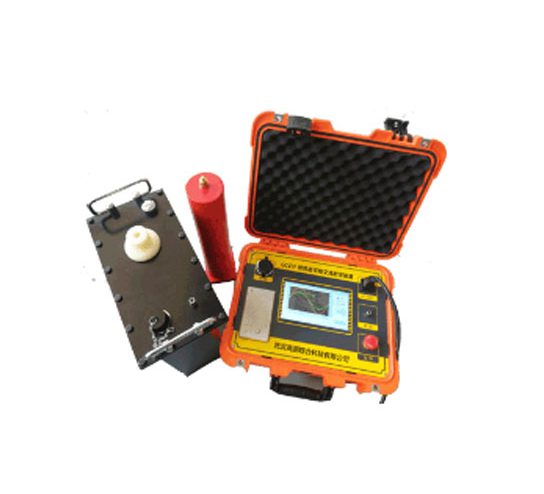

龐羽梁0.1Hz超低頻交流耐壓系統Spark-VLF 產品簡介：
產品型號：Spark-VLF
產品品牌：龐羽梁
產品類別：多功能測試儀
產品備注：0.1Hz超低頻交流耐壓系統

龐羽梁0.1Hz超低頻交流耐壓系統Spark-VLF 產品概述：
超低頻絕緣耐壓試驗實際上是工頻耐壓試驗的一種替代方法。在對大中型發電機、電動機、電力電纜等試品進行工頻耐壓試驗時，由于它們的絕緣層呈現較大的電容量，所以需要很大容量的試驗變壓器或諧振變壓器。這樣一些巨大的設備，不但笨重，造價高，而且使用十分不便。為了解決這一矛盾，國際上普遍采用了降低試驗頻率，從而降低了試驗電源容量的方法。從國內外多年的理論和實踐證明，用 0.1Hz 超低頻耐壓試驗替代工頻耐壓試驗，不但能有同樣的等效性，而且設備的體積大為縮小，重量大為減輕，理論上容量約為工頻的五百分之一，且操作簡單。這就是為什么發達國家普遍采用這一方法的主要原因。
根據我國電力系統實際情況，國家發改委已制定了《35kV 及以下交聯聚乙烯絕緣電力電纜超低頻（0.1Hz）耐壓試驗方法》行業標準，2004 年頒布了電力行業標準《超低頻高壓發生器通用技術條件 DL/T 849.4－2004》，我國正在推廣這一最新的試驗方法。
雖然直流耐壓試驗設備具有體積小、重量輕和造價低等優點，但是直流耐壓試驗對被試品絕緣破壞性也是最大的。（見表 2）所以國家最新頒布的電氣設備預防性試驗相關規程已經明文規定不再使用直流高壓對電氣設備進行耐壓試驗，推薦使用交流耐壓試驗。
本公司研制的新一代GCVLF 系列 0.1Hz 超低頻高壓發生器”采用最新電力電子元器件和最新 ARM7 單片機技術，進一步降低了設備的體積和重量，傻瓜式操作，性能更穩定，克服了第一代機械式升壓器使用壽命短、故障率高、體積大的缺點。通過多年的實踐，大量用戶的反饋表明：10-80kV 超低頻高壓技術在全國領先，性價比最高！

龐羽梁0.1Hz超低頻交流耐壓系統Spark-VLF 產品特點：
?技術先進：采用數字變頻技術，微電腦控制，升壓、降壓、測量、保護等測試過程全自動化。
?操作方便：接線簡單，傻瓜式操作。
?保護全面：多重保護（過壓保護、高低壓側過流保護），動作迅速（動作時間≤10ms）,儀器安全可靠。
?安全可靠：控制器和高壓發生器低壓連接，光電控制，使用安全可靠。
?采用了高低壓閉環負反饋控制電路，輸出無容升效應。
?配置齊全：電容觸摸屏，液晶漢字顯示，自動存儲，自動打印。
?測試范圍大：0.1Hz、0.05Hz 及 0.02Hz 多頻率選擇，測試范圍大。
?體積小、重量輕：十分利于戶外作業。

龐羽梁0.1Hz超低頻交流耐壓系統Spark-VLF 產品參數：
1、技術參數
輸出額定電壓：
輸出頻率：0.1Hz、0.05Hz、0.02Hz
帶載能力： 0.1Hz 最大 1.1μF
0.05Hz 最大 2.2μF
0.02Hz 最大 5.5μF
測量精度：3%
電壓正，負峰值誤差：≤3％
電壓波形失真度：≤5％
使用條件：戶內、戶外；溫度：-10℃～+40℃；濕度：≤85％RH
電源保險管：

電源：電壓 220V±5%，50±5Hz注意：若使用便攜式發電機供電，要求發電機輸出電壓、頻率穩定（一般要求功率大于 3kW，頻率 50Hz，電壓 220V±5%
被試品電容量不得超過儀器額定電容量最大值

根據被試對象選擇適當規格的產品
使用時，試品電容量不得超過儀器的額定電容量。試品電容量過小，會影響輸出波形。若小于 0.05μF，儀器將不能正常輸出，此時可并聯 0.05 μF 的電容器（由本公司提供）輔助輸出。
交聯聚乙烯絕緣單芯電力電纜的電容量(μF/km)
試品電流的估算方法：計算公式：I＝2πfCU
