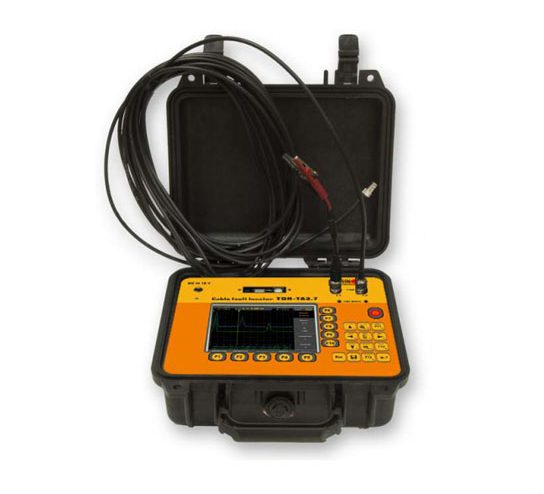

俄羅斯泰克諾AC’TECHNO-AC’電纜故障定位儀 TDR-TA3.7 產品簡介：
產品型號：TDR-TA3.7
產品品牌：泰克諾AC’TECHNO-AC’
產品類別：電纜測試/識別儀
產品備注：電纜故障定位儀
俄羅斯泰克諾AC’TECHNO-AC’電纜故障定位儀 TDR-TA3.7 產品概述：
TDR-TA3.7是一款高精度2通道反射計，適用于對精度要求較高的應用（如局域網、CATV網絡、管道監控系統等）。TDR-TA3.7 允許對 1 m 到 32 km 的電纜長度進行以下測量，儀器誤差低（高達 3 cm）：
阻抗不均勻或故障的測量距離：
休息;
短路和低電阻故障；
焊接不良；
有故障的放大器；
濕度高的地區；
聯軸器、電纜接頭；
Pupin的線圈，對的弱點；
“閃爍”缺陷；
等等。
測量電纜長度；
測量已知長度的線的縮短系數；
電纜線路阻抗估計。
俄羅斯泰克諾AC’TECHNO-AC’電纜故障定位儀 TDR-TA3.7 產品特性：
改進的測量特性
TDR-TA3.7 是 RI-307 反射計在硬件和軟件方面的深度更新：
儀器誤差為 3 cm（在 VF = 1.499 時）——通過將有效采樣頻率增加到 3.2 GHz；
改進反射圖的細節——重新設計設備接收器以擴展帶寬；
范圍內的擴展范圍 – 從 15 m 到 32 km：兩個額外的“短”范圍 15 m 和 30 m，以提高近區測量的效率；
寬范圍的探測脈沖寬度（從 10 ns 到 50 μs）允許操作員選擇儀器的最佳分辨率和重疊衰減。在衰減很小的短區域，最好使用短脈沖，以提供最佳分辨率；在衰減較大的長路徑上，必須設置較長的脈沖寬度以保證最大范圍；
1 … 128 次實現的數字平均允許有效抑制異步；
兩個并行物理通道可以實時檢測線路差異，而無需將軌跡存儲到內存中。

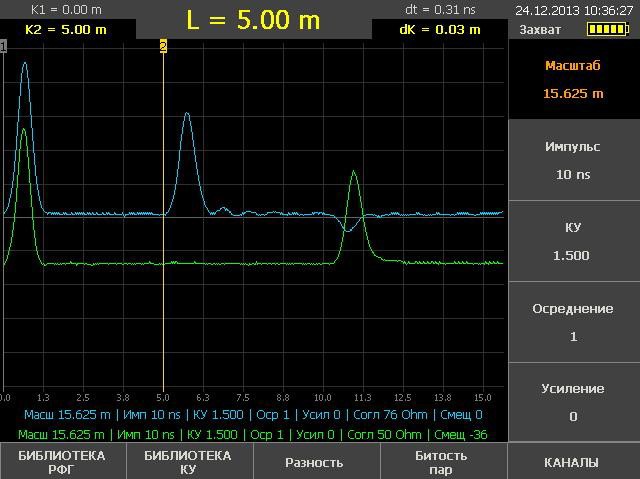

改進的測量特性
人體工程學、可見性和易用性
彩色 TFT 顯示屏 5.7 英寸，分辨率為 640 × 480 像素，寬視角，便于操作和直觀呈現測量結果。
同時顯示多達 5 個波形允許設備同時顯示來自兩個物理輸入的波形和來自非易失性存儲器的三個波形。
直接測量控制使您可以快速、清晰地控制測量參數，而無需在菜單之間切換不必要的時間。
雙光標測量系統允許測量路線任意兩點之間的距離 – 設備指示到第一個和第二個光標的距離，以及它們之間的距離。
測量參數的自動存儲 – 當儀器關閉時（通過關機按鈕或自動關閉定時器），測量參數存儲在非易失性存儲器中。
更新后的放大鏡功能允許您在 15 m 到 32 km 的任何范圍內以 3 cm 的分辨率查看軌跡；可以在范圍內滾動放大鏡窗口。
“差異”模式旨在檢測反射圖中的差異，它可用于物理通道波形和實時任意組合的內存軌跡。
“Cross Talk”模式用于確定耦合中線對的糾纏點。
用于檢測時間不穩定故障（“閃爍”缺陷）的“捕獲”模式 – 此模式下的設備在屏幕上累積任意長的時間段的反射圖，因此不會錯過看到的短事件。
該設備具有估計線路阻抗的功能，精度約為5%。
測量結果的存儲和與計算機的接口
大量非易失性存儲器用于存儲波形；非易失性存儲器中多達 1000 個已命名和標注日期的高分辨率波形（每條軌跡多達 8000 個點），可用于詳細研究測量結果并長時間監控其動態；
將軌跡寫入內存時保存光標位置；
比較不同范圍的反射圖的可能性；
該設備有一個內置的電纜速度系數表；
功能“屏幕截圖”允許立即拍攝設備當前屏幕的快照并將其保存為帶有日期和時間的 JPG 文件；
USB 端口可與 PC 快速輕松地交換數據 – 該設備配備了一個 USB 端口，用于將數據記錄/讀取到外部 USB 驅動器。

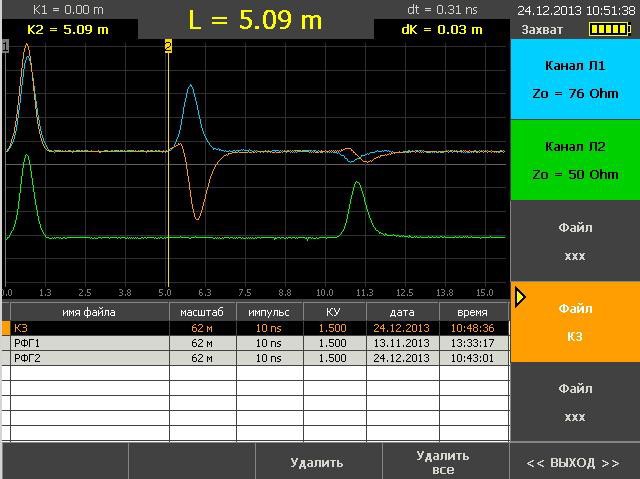

測量結果的存儲和與計算機的接口
在硬地條件下運行
抗沖擊、密封外殼；
防塵鍵盤；
寬工作溫度范圍 -20°C…+ 40°C
強大的鋰離子電池 – 電池可連續工作至少 8 小時；
高速充電器可讓您快速為設備充電；
小尺寸 246х124х70 毫米，重量不超過 2.5 千克。
俄羅斯泰克諾AC’TECHNO-AC’電纜故障定位儀 TDR-TA3.7 產品應用：
TDR-TA3.7用于以下類型電纜線路敷設和運行過程中的控制：
金屬芯通訊電纜；
信號和控制電纜；
計算機網絡（SCS 等）；
電視和射頻電纜線；
電力電纜；
架空電纜線；
確定電纜在生產、儲存和貿易過程中的長度。
俄羅斯泰克諾AC’TECHNO-AC’電纜故障定位儀 TDR-TA3.7 產品參數：
| 規格 | ||
| 范圍 | 價值 | |
| 測量模式 | – 2 通道時域反射計?(TDR)； | |
| – 串擾點檢測 | ||
| 展示 | 彩色?TFT 5.7"（640×480?像素） | |
| 測距距離 | 從?0?到?32000?米 | |
| 距離子帶 | 0 – 15 m、0 – 30m、0 – 62 m、0 – 125 m、0 – 250 m、0 – 500 m；0 – 1000?米、0 – 2000?米、0 – 4000?米、0 – 8000?米、0 – 16000?米、0 – 32000?米 | |
| 距離儀器誤差 | 3.0 厘米（VOP = 66%） | |
| 有效采樣率 | 3200兆赫 | |
| 范圍協調阻力 | 從?25 Ω?到?520 Ω | |
| 探頭脈沖持續時間 | 從?10 ns?到?50 μs | |
| 探測脈沖的幅度 | 不低于?18 V | |
| 動態范圍 | 不低于?40?分貝 | |
| 速度系數的設定范圍 | VOP = 33.3% … 99.9%（步長?0.01%） | |
| 記憶 | 多達?1000?個波形的波形 | |
| 庫?多達?300?個電纜的電纜庫 | ||
| 特殊模式 | ? 減法模式； | |
| ? 比較模式； | ||
| ? 通過USB?閃存進行PC?數據交換； | ||
| ? 捕捉模式； | ||
| ? 串擾模式； | ||
| ? 線路阻抗測量。 | ||
| 連續電池工作時間 | 至少?8?小時 | |
| 通過充電器連續工作時間 | 無限 | |
| 方面 | 70x246x124 毫米 | |
| 工作溫度范圍 | 從?-20 °C?到?+40 °C | |
| 帶電池重量 | 不超過?2.5?公斤 | |
| 請求參數對比表 | ||
| 請求的參數 | 型號名稱 | 型號名稱 |
| TDR-TA3.3T | TDR-TA3.7 | |
| 射程?3?公里，最小值 距離?5m | 2?米?… 4.8?公里 | 1?米… 32?公里 |
| 準確度：讀數的?+/- 1.0% | ±0.42%，采樣率?800 MHz | ± 0.01% … 0.2%，采樣率?3.2 GHz |
| 分辨率：1厘米 | 12.5?厘米（VOP = 66%） | 3.0?厘米（VOP = 66%） |
| 重復性?+/-0.3%?讀數 | 帶寬?200 MHz | 帶寬?350 MHz |
| VOP 1.0%-99.0%（0.1%步長） | VOP = 33.3% … 99.9%（步長?0.1%） | VOP = 33.3% … 99.9%（步長?0.01%） |
| 自動?VOP?設置 | 不 | 不 |
| 用戶可設置的?VOP：8?個記憶 | 1個波形 | 波形庫多達?1000?個波形 |
| VOP?庫多達?300?條電纜 | ||
| 自動關機：支持 | 是的 | 是的 |
| 顯示：128*63字符液晶 | 圖形?3.8"?單色?(320х240 px) | 圖形彩色?TFT 5.7"（640×480?像素） |
| 電源：2節LR6(AA)電池 | 4 LR6(AA) | 鋰離子電池?(7.2±0.7) V，6.6 Ah。 |
| 操作時間：30 000次帶背光 | 至少?8?小時 | 至少?8?小時 |
| 線電壓檢測：+/- 250 mV / 500 kHz | 所有子范圍接收路徑的靈敏度等于或優于1 mV | 所有子范圍的接收路徑靈敏度等于或優于30 mV |
| 輸入保護：DC 48 V | 直流?40?伏 | 直流?40?伏 |
| 安全（EMC）：EN 55011:2009/A1:2012/EN 61326-1-2013 | 是的 | 是的 |
| 尺寸：63x140x30?毫米 | 230x130x50?毫米 | 70x246x124?毫米 |
| 環境：操作?– 20…+70°C，儲存?-30…80°C | 工作溫度范圍為?-20?至?40°C； | 工作溫度范圍為?-20?至?40°C； |
| -50?至?50°C?的運輸和儲存條件 | -50?至?50°C?的運輸和儲存條件 | |
| 附件：軟手提箱、測試線組、手冊 | TDR-TA3.3T – 1?項 | TDR-TA3.7 – 1?件 |
| 電池，AA?型?– 4?項 | 交流適配器?12 V – 1?件 | |
| 電池充電器?– 1?項 | 連接電纜?75 Ohm, 5.0 m, BNC.M – ?鱷魚夾? – 1?件 | |
| 連接線?1.5 m – 1?項 | 連接電纜?75 Ohm, 0.1 m, BNC.M – ?鱷魚夾? – 1?項 | |
| 背帶?– 1?項 | 用戶手冊?– 1?項 | |
| 用戶手冊?– 1?項 | 帶軟件的?CD-ROM – 1?項 | |
| 配件包?– 1?項 | ||
| 參數 值 顯示 使用的個人計算機顯示器 支持的操作系統 Microsoft Windows XP/7/8 距離測量（時間延遲）的范圍從 0 到 64000 m（從 0 到 640 μs） 子范圍測量 0 – 62.5 m（0 – 0,625 μs） , 0 – 125 m (0 – 1.25 μs), 0 – 250 m (0 – 2.5 μs), 0 – 500 m (0 – 5 μs)；0 – 1000 m (0 – 10 μs), 0 – 2000 m (0 – 20 μs), 0 – 4000 m (0 – 40 μs), 0 – 8000 m (0 – 80 μs), 0 – 16000 m (0 – 160 μs)、0 – 32000 m (0 – 320 μs)、0 – 64000 m (0 – 640 μs) 距離測量的儀器誤差從讀數的 0.01% 到 0.2%（從 12,5 cm 到 8 m，具體取決于在子范圍內）有效采樣率 800 MHz 阻抗匹配范圍從 25 Ω 到 600 Ω 脈沖寬度從 10 ns 到 50 μs 匹配負載上的脈沖幅度 10 V 靈敏度接收通道 1 mV 動態范圍 80 dB VOP 33.33% … 99。 | ||
