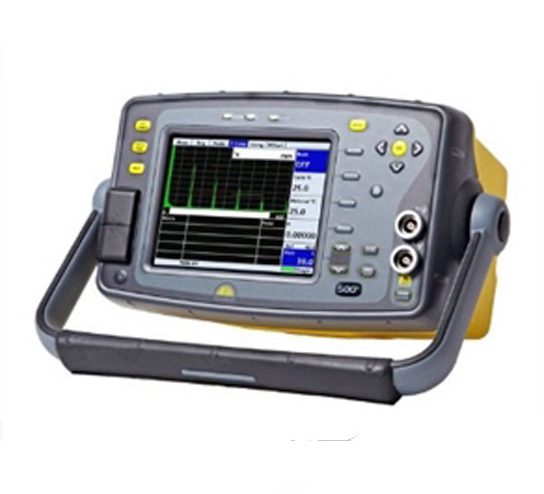

英國聲納SITESCAN系列500S/D-50型超聲波探傷儀技術指標

主要技術指標	描述	標準項或可選項

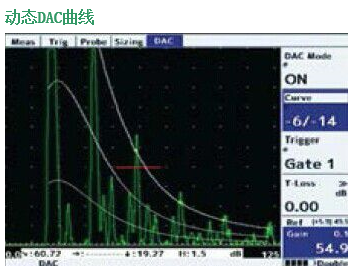

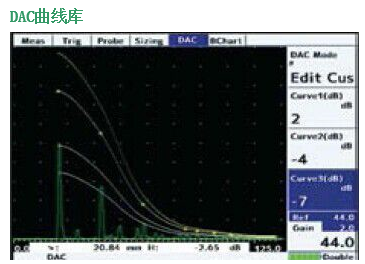

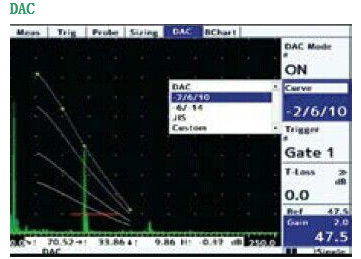

DAC	通過多達20個參考點或從TCG曲線轉換來定義DAC曲線，并以數字形式顯示在屏幕上。DAC曲線滿足EN1714,ASME,JIS以及其他更多標準的要求，用戶也可以選擇自定義DAC曲線。DAC曲線的動態范圍根據參考曲線自動調節延伸到與參考增益相匹配。掃描增益和衰減可以單獨控制。振幅讀數可以以%FSH, % DAC或相對 dB形式顯示。	標準

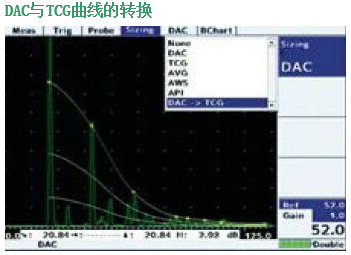

TCG	時間校正或“掃描”增益，由多達10個參考點或由DAC曲線轉換來定義。所有的點調至80%屏幕高度。	可選
回波衰減(BEA)	0-40dB衰減應用于時基線后半部分，以提高近表面缺陷檢測能力，并補償多孔性材料的BWE損失。	可選（儀器必須包含TCG）

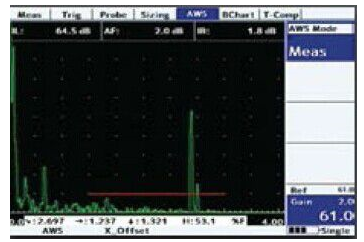

AWS	根據AWS D1.1標準，系統內置缺陷計算，顯示以及參數要求。	可選
AVG/DGS	根據用戶輸入探頭的參數，能夠計算出DAC偽曲線等價于超聲檢測的反射尺寸。	可選
API	顯示裂紋尺寸的方法與API 5UE標準一致。	可選
界面觸發(IFT)	開啟界面觸發閘門控制，在一個特定范圍和振幅中推遲A掃描采集和顯示直到檢測到界面回波。用于消除水程界面波影響。	可選
腐蝕檢測軟件（可選）	能夠合成檢測視圖，用UTility軟件上傳到電腦。產品特點：包含2個空間厚度測量，存儲A掃描和B掃描測厚讀數，每個位置讀取多個數據，并標注創建每個窗格的位置?？蛇xB掃描顯示測厚讀數的條形圖，根據閘門1讀取距離或時間。	可選（包含B掃描功能）
Dryscan功能	調低每個前置放大器的頻率，采用干耦合技術，例如符合材料的膠接檢測和分層檢測。	可選
獨立的DAC&AVG/DGS	在DAC或DGS/AVG曲線中，添加多達3個增益范圍(+12db, +24dB)，對大型型材和高衰減材料進行單程掃描。符合EN583-2:2001標準。	可選

檢測范圍	0-5mm，到 0-10,000 mm（在鋼中，聲速5930m/s）
聲速	1000-10,000m/s.連續可調。
探頭延遲	0-999,999μs
掃描延遲	0-10,000mm，在鋼中聲速5930m/s。
增益	0-110dB，調節步進0.5/1/2/6/10/14和20 dB。
檢測模式	脈沖回波和發射/接收，
	固定200V,50ns方波脈沖，在負載50R時上升/下降時間<5ns。
阻尼	50和400Ω阻尼可選。
脈沖發生器	固定200V,50ns方波脈沖，在負載50R時上升/下降時間<5ns。
Active Edge TM	的Active Edge模式可以改善近表面分辨率。
脈沖重復頻率	5Hz-1KHz可調節，外部同步有效。
視頻刷新頻率	60 MHz
檢波方式	射頻/全波/正半波/負半波。
頻率范圍	1.0MHZ-14MHz
系統線性	垂直線性=0.5%全屏高度(FSH)，
	水平線性=±0.2%全屏寬度(FSW)。
抑制（可選）	80%線性抑制（清除基線噪音，不受缺陷幅度的影響）；
	50%隱形抑制(增加零點偏移，減少所有回波振幅)
	選用此功能時，前面板上的LED指示燈會點亮以警示
測量單位	公制，英寸。
屏幕顯示	TFT彩色半透反射式VGA（640×480）顯示，
	顯示屏尺寸；116.16×87.2mm,
	A掃描區域象素400×510（常規），460×620（全屏），顏色：9種彩色模式可供選擇，背光亮度可調。
閘門監視器	兩個完全獨立閘門，用于回波監控和厚度測量。可在全屏范圍內，調節閘門起始位置和寬度。閾值由0-100%（FSH）連續可調，每個閘門可以正向觸發或負向觸發，聲/光報警功能。閘門分辨率5ns。
閘門擴展	擴展范圍和延遲的覆蓋區域通過在閘門1的起始位置和寬度控制。
AGC	自動增益控制，能自動將閘門1中的信號調到全屏高度的10%-90%，誤差在5%-20%之間。
測量模式
模式1	信號監視器，可以激活閘門報警，但不顯示測量值。
模式2	閘門中個信號的深度和幅度。
模式3	回波-回波，距離測量。
模式4	聲程的三角顯示法，表面距離（包括X偏移量），曲線位置到檢測表面的深度及幅度。曲面校正可以應用到被檢表面凹凸不平的工件。
模式5	閘門至閘門間的距離測量。
模式6	前沿-前沿測量

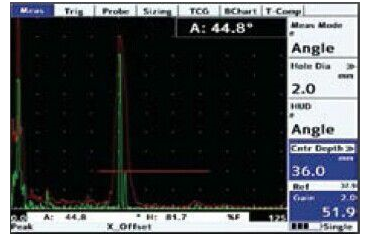

模式7	聲束角，根據聲程，孔徑以及孔中心深度來計算。
測量顯示	每秒10次實時顯示刷新屏幕波形，大面積測量顯示。
輪廓
波形平滑選擇
		1）不使用平滑（A掃描在最小和值之間顯示）
		2）填充（最小值設置為基準，產生1個固態的A掃描）
		3）平滑（忽略最小值，產生一個輪廓清晰的A掃描）
保持時間		根據用戶選擇的速率，先前的A掃描波形漸進式淡出屏幕。
Auto-cal功能		根據2個參考回波自動校準聲速和探頭零點。
參考波形		顯示一個已存儲的A掃描波形作為參考，動態A掃描顯示區域用不同顏色表示：可以快速觀察到不同之處。
時間設置		可以根據當?shù)貢r(shí)間設定，時間在狀態欄可視，可以永久保存在面板，A掃描數據等。
內存		4GB存儲容量，可以保存A掃描波形，面板參數，厚度參數,B掃描數據等信息，可以保存450,000個面板參數，200,000組A掃描數據，300,000組B掃描數據，440,000組厚度參數.
動態峰值記錄		在動態回波模式，屏幕上保留所有A掃描波形，動態的A掃描波形用單獨的顏色顯示。
		用于捕獲鎖定動態回波的值
注釋		對于存儲的面板參數，A掃描數據，B掃描數據等，用戶可以添加字母或數字標識作為注釋。
顯示凍結		鎖定當前屏幕波形，以便于離線分析。
HELP (幫助)鍵		顯示軟件及硬件信息。
語言		多種語言可選擇，英語、法語、西班牙語、俄羅斯語, 漢語，其他語言按要求提供。
編碼器接口		Lemo 4針接口（D50）
		D-Sub 15接口（500M）
視頻輸出		500S是標準視頻接口，D50用戶可選視頻接口。
成比例輸出		500S有效
外部同步		500S有效
USB連接		內部存儲器顯示為存儲裝置
探頭插口		BNC或LEMO (由用戶選定)
電源		鋰離子電池組 14.4V，充滿電后通常能使用16小時，最長使用時間18小時。電量不足時有顯示。充電時間僅3－4小時。電池可單獨充電，電源包可選。
充電器		110－240VAC，50－60Hz
環境條件		外殼密封達到IP67級
溫度		操作溫度: -10 至 +55℃
		可以承受: -20 至+70℃
		存儲溫度：-40 至+75℃
外形尺寸		D-50:高172mm×寬238mm×厚70mm
		500S:高145mm×寬255mm×厚145mm
重量		SITESCAN D-50:1.7kg（含電池）
		SITESCAN 500S:2.5kg（含電池）
質保期		1年
校準標準		EN12668-1:2010（詳細可根據用戶要求）
標準		振動滿足514.5-5標準，手冊1附件C圖6
		沖擊滿足516.5標準，手冊1，15g/6ms
		燃爆環境-MIL-STD 810G
		方法滿足511.5，手
