烏克蘭OKOndt TOFD 2.2 PRO無線系統 產品介紹：
產品品牌：烏克蘭OKOndt
產品型號：TOFD 2.2 PRO
產品類別：超聲測試
產品備注：無線系統
烏克蘭OKOndt TOFD 2.2 PRO無線系統 產品描述：

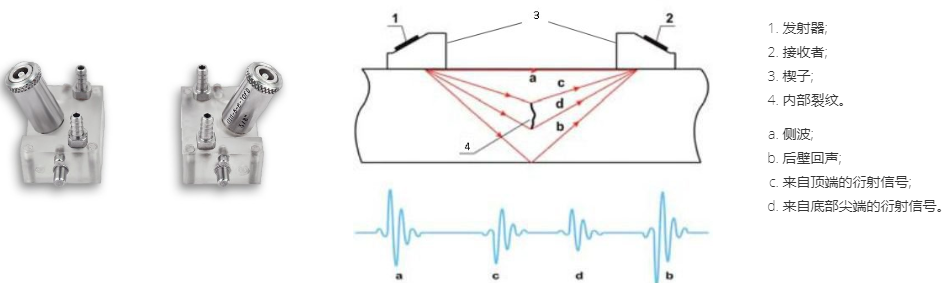

近年來，TOFD方法已廣泛用于焊接接頭的快速可靠的超聲波測試。 TOFD為測量裂紋樣缺陷的臨界尺寸提供了很高的精度與極高的準確性。 在廣泛的材料厚度范圍內都可以實現優于±1毫米的精度。
TOFD 2.2 PRO系統使用飛行時間衍射（TOFD）技術對對接焊縫進行機械化超聲檢測。 該設備用于以下場合的焊接接頭的超聲波檢測：
?扁平物體；
?中、大直徑管（外徑不小于12英寸（300毫米））取決于掃描儀類型
?球形和圓柱形油氣罐——外徑不小于33英尺（10米）
壁厚：.25至12英寸（6至300毫米）。 型材類型：CRC Evans，單J坡口焊縫，單V坡口焊縫，雙V坡口焊縫，X焊縫。
烏克蘭OKOndt TOFD 2.2 PRO無線系統 產品特點：
?快速、準確、重復性高的焊縫檢驗。
?無線操作。 帶有數據采集PC的無損檢測檢查器可以放置在Wi-Fi范圍內的任何位置。
?超聲波焊接測試儀可與任何基于Windows的計算機一起使用：筆記本電腦，臺式機，平板電腦等。界面對鼠標和手指均友好。
?選擇，不要設置！-由于元素庫（幾何庫、材質庫、掃描儀庫、探測器庫等）的存在，因此設置非常快速和全面。
?每個探頭下都有獨立的自動供水。
?掃描器的設計確保了它的電子設備不會掉下來。
烏克蘭OKOndt TOFD 2.2 PRO無線系統 產品優點：
?與脈沖回波技術相比，無論缺陷的方向如何，都能檢測到缺陷。
?與射線照相法相比，可以檢測出與被測表面不垂直的平面缺陷和裂紋。
?高重復性
?精確的缺陷尺寸確定能力
?僅沿焊縫快速掃描。 一次即可進行全量檢查。
?即時結果和帶有圖形圖像的永久數字記錄。
?振幅不敏感–聲耦合不太重要。
?獨立于焊接配置的設置。

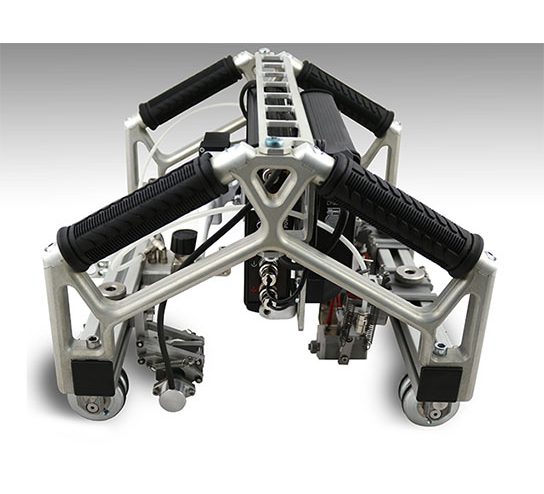

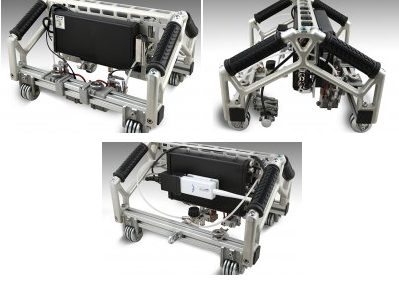

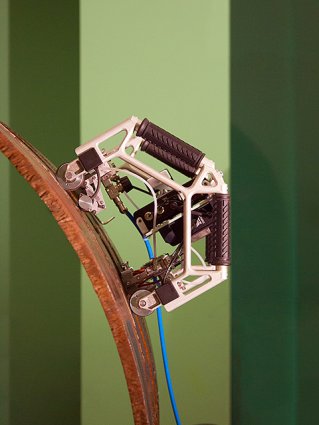

TOFD 2.2 PRO Scanner是緊湊而可靠的設備，可確保穩定的掃描結果。 這種無損檢測儀器最常被用作超聲波管道檢測設備。 帶有自定位系統的磁性輪和彈簧加載的探針支架可確保傳感器在物體表面上的穩定性，從而確保測試結果可靠性所必需的良好耦合。 掃描儀易于驅動，即使倒置也不會從物體上掉下來。 掃描儀帶有TOFD以太網模塊，Wi-Fi模塊和可充電電池組。 TOFD模塊和電池組的外殼防震。 所有設備的防護等級均為IP65。 掃描儀的設計可確保在跌落時，主要的影響將落在掃描儀的結構元件上，從而節省電子設備。 蓄電池可確保8個小時的TOFD 2.2 PRO系統運行。 但如果需要的話，幾秒鐘內可以用一只手代替。
烏克蘭OKOndt TOFD 2.2 PRO無線系統 軟件簡介：
TOFD系統軟件包含多個選項卡，這些選項卡允許無損檢測檢查員執行逐步的設置過程以及數據采集及其分析。 該軟件可以通過鼠標和觸摸屏進行管理。
因此，該設備可以與任何類型的計算機一起使用-平板電腦，筆記本電腦，臺式機，一體機等。由于設置元素庫應用程序（如幾何庫、材料庫、掃描儀庫、探針庫等）的廣泛可能性，設置過程非常方便。
所以說，設置意味著只需從對應的庫中選擇所需的元素。 可以隨時存儲和加載適用于特定測試任務的完整安裝程序包。
主要軟件功能分布在以下選項卡中：

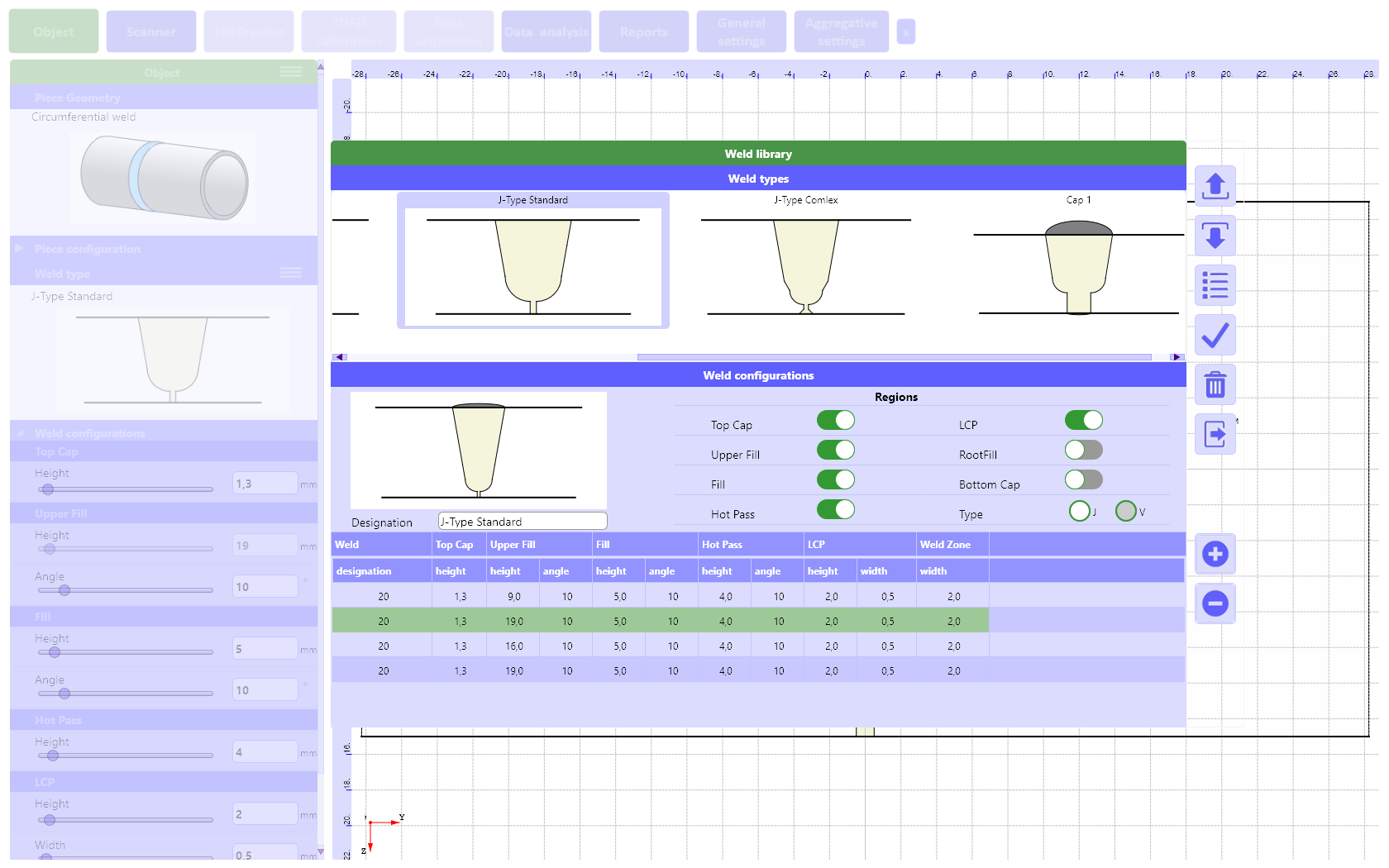

?對象?選項卡：
?選擇測試對象的幾何形狀并設置其尺寸；
?選擇測試對象材料；
?選擇焊接斜面的類型并設置其所有尺寸。

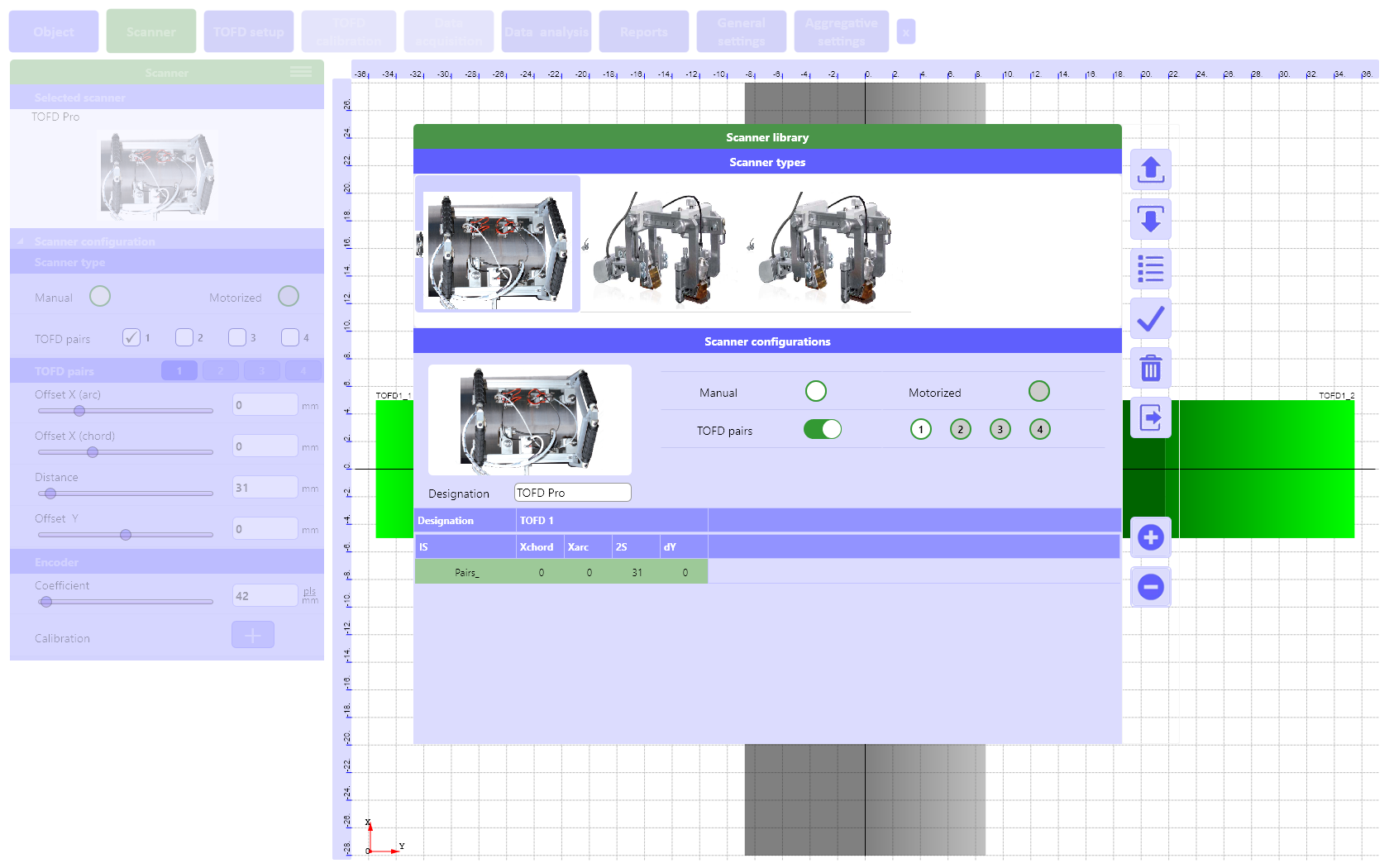

?掃描儀?選項卡：
?選擇掃描儀；
?設置掃描儀類型：手動，電動；
?設置相對于坐標系原點的TOFD傳感器對的空間位置；
?使用多達4對TOFD換能器；
?進行編碼器校準。

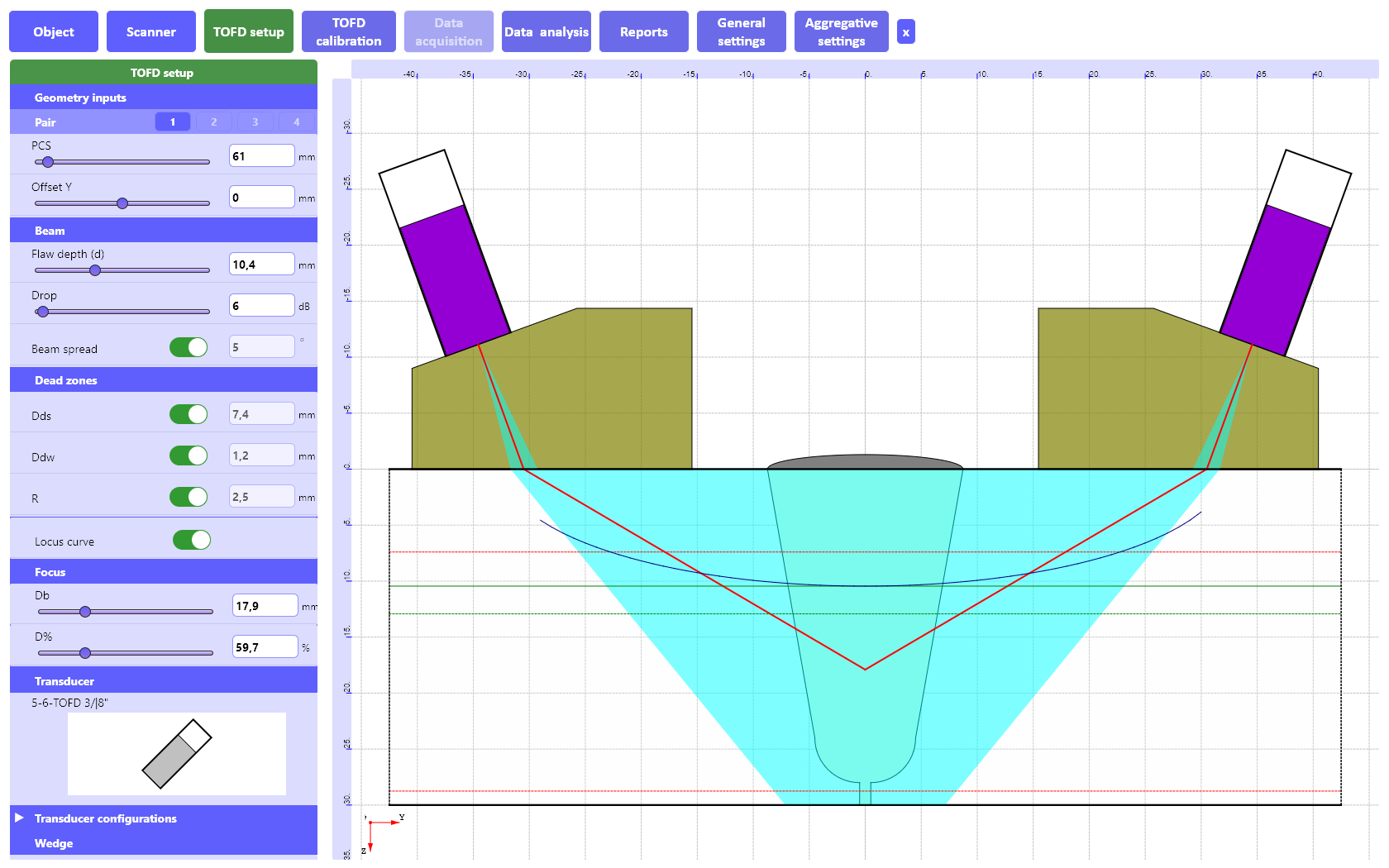

?TOFD設置?選項卡：
?選擇TOFD探針、TOFD楔塊的類型或參數設置；
?設置PCS（TOFD傳感器的分度點之間的距離）及其相對于焊接接頭軸線的位移；
?使用TOFD計算器計算和圖形顯示以下參數：
?空間分辨率（R）；
?掃描表面死區（D）；
?后墻盲區（D）;
?軌跡曲線；
?光束傳播。

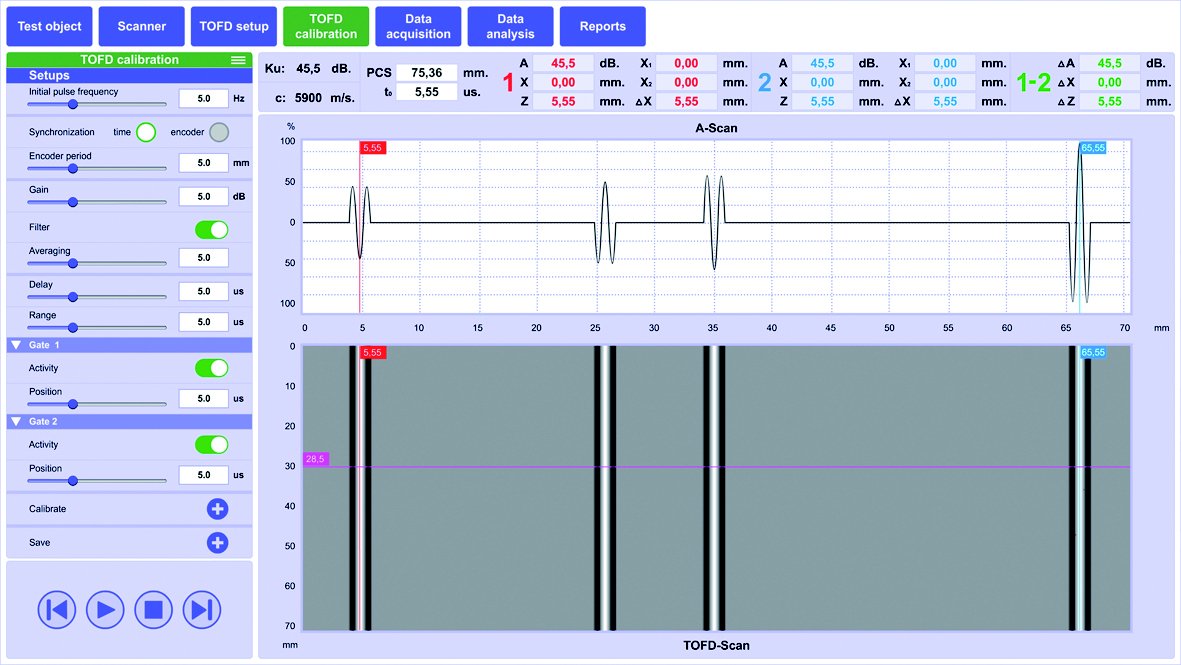

?TOFD校準?選項卡：
?設置主要的超聲波檢驗參數；
?進行實時TOFD校準；
?實時檢查校準塊中反射鏡的檢測情況；
?保存校準結果。

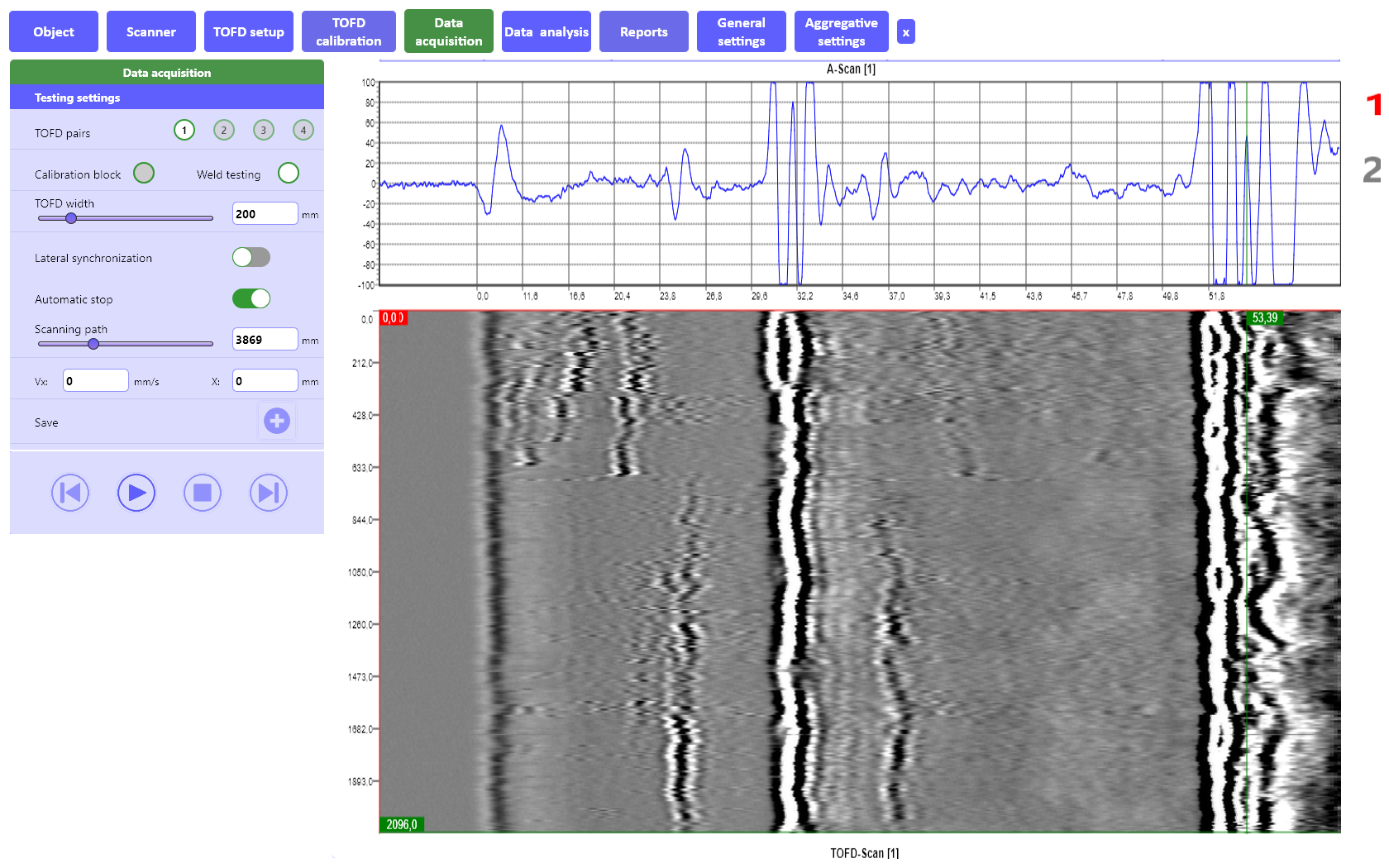

?數據采集?選項卡：
?在測試過程中進行A掃描+ TOFD掃描顯示；
?進行測試和數據采集；
?顯示當前掃描儀位置和掃描速度；
?測試過程中的橫波數據同步；
?考慮到掃描方向和在聲耦合損耗下重新掃描區域的能力；
?保存測試結果。

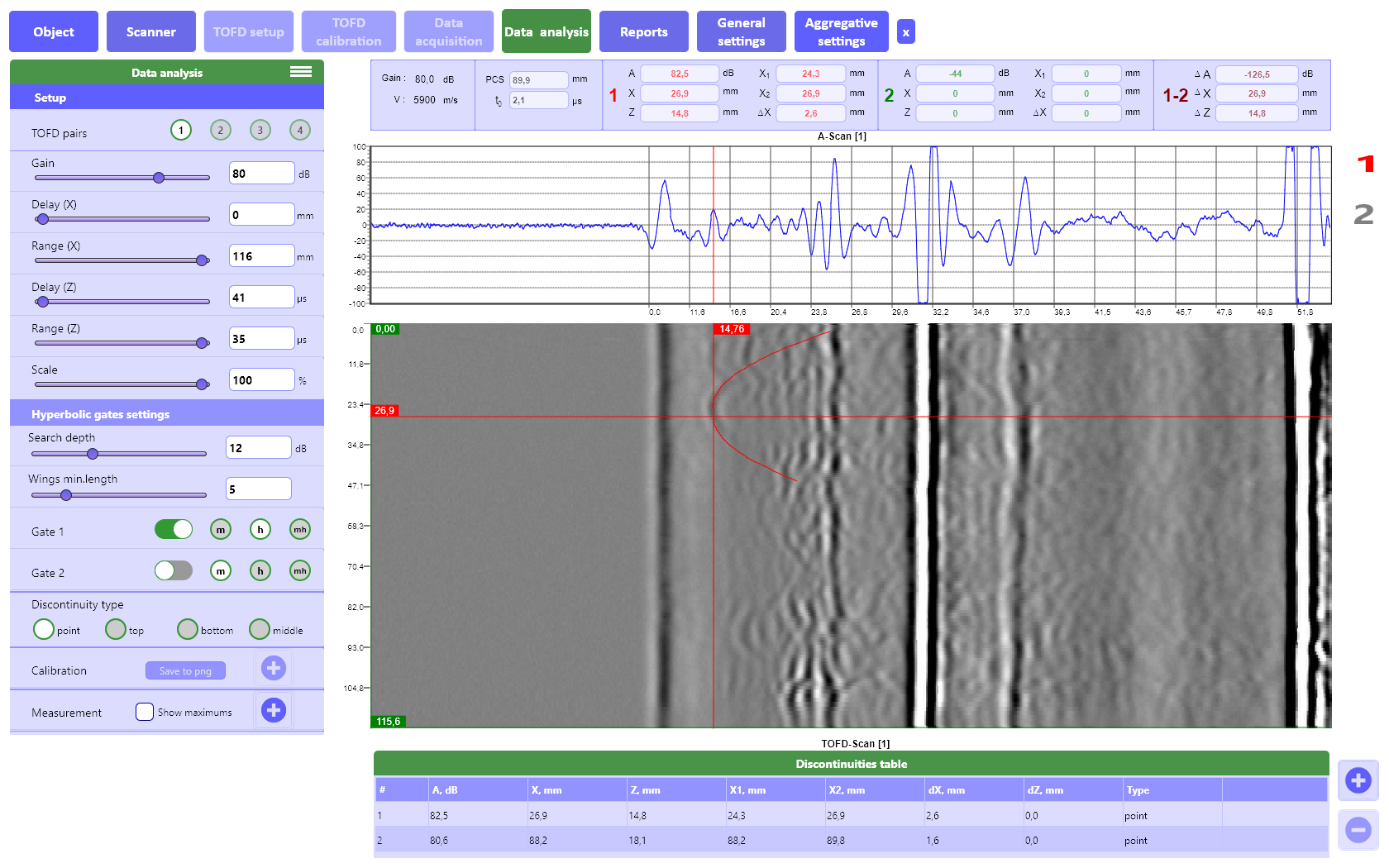

?數據分析?選項卡：
?以А掃描和TOFD掃描的形式查看和分析保存的數據；
?使用兩個測量門（類型：正常，雙曲線，手動雙曲線）快速詳細地分析測試結果；
?對于所有指示，可以測量以下參數：
?它們在物體中的位置（X和Y坐標）；
?它們的長度（ΔX）；
?它們的深度和高度（Z，ΔZ）；
?它們的類型：“體積”，“上表面破裂”，“下表面破裂”或“內部”；
?建立缺陷表及其保存。

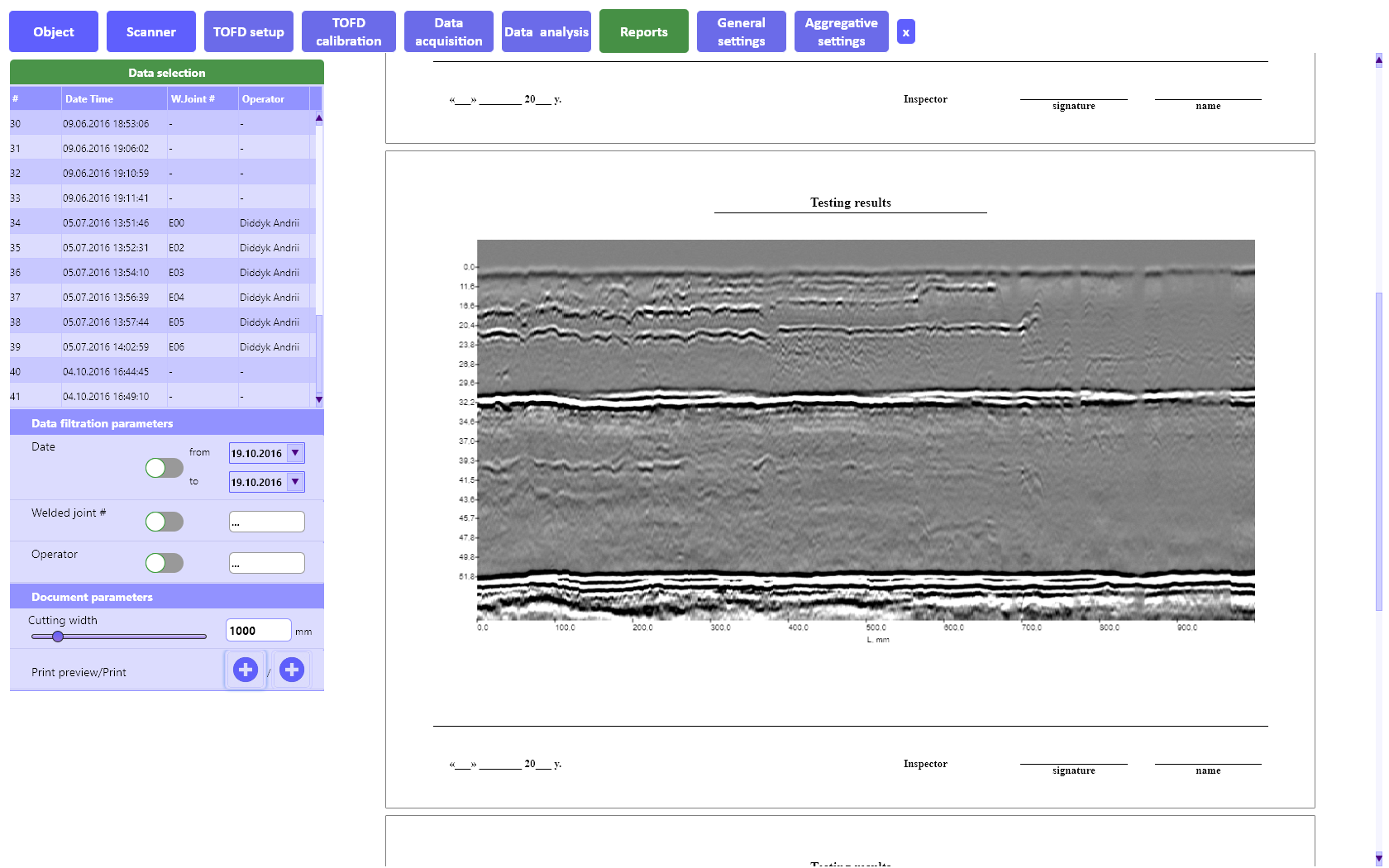

?報告?選項卡：
?在數據庫中對測試結果進行排序和過濾；
?TOFD掃描縮放以打印輸出；
?報告預覽；
?報告打印。
烏克蘭OKOndt TOFD 2.2 PRO無線系統 相關參數：

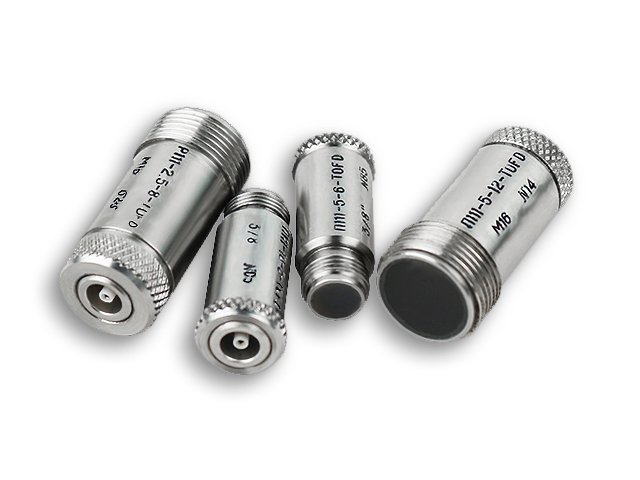

TOFD傳感器規格:
| 目錄編號 | 頻率，MHz | 元素直徑 以毫米為單位 | 物體厚度（毫米） | ||
| in | mm | in | mm | ||
| TWS10-3-TOFD 3/8″ | 10 | 0.125 | 3 | .390-.600 | 10月15日 |
| TWS10-6-TOFD 3/8″ | 10 | 0.25 | 6 | .600-1.4 | 15-35 |
| *?TWS5-6-TOFD 3/8″ | 5 | 0.25 | 6 | 1.4-2.0 | 15-50 |
| TWS5-12-TOFD M16 | 5 | 0.5 | 12 | 2.0-4.0 | 50-100 |
| TWS3-12-TOFD M16 | 3 | 0.5 | 12 | 4.0-8.0 | 100-200 |
| TWS2.5-12-TOFD M16 | 2.5 | 0.5 | 12 | 8.0-6.0 | 200-300 |
| TWS2.25-12-TOFD M16 | 2.25 | 0.5 | 12 | 8.0-6.0 | 200-300 |
| TWS3-8-TOFD M16 | 3 | 0.325 | 8 | 4.0-8.0 | 100-200 |
| TWS2.5-8-TOFD M16 | 2.5 | 0.325 | 8 | 4.0-8.0 | 100-200 |
| TWS2.25-8-TOFD M16 | 2.25 | 0.325 | 8 | 4.0-8.0 | 100-200 |

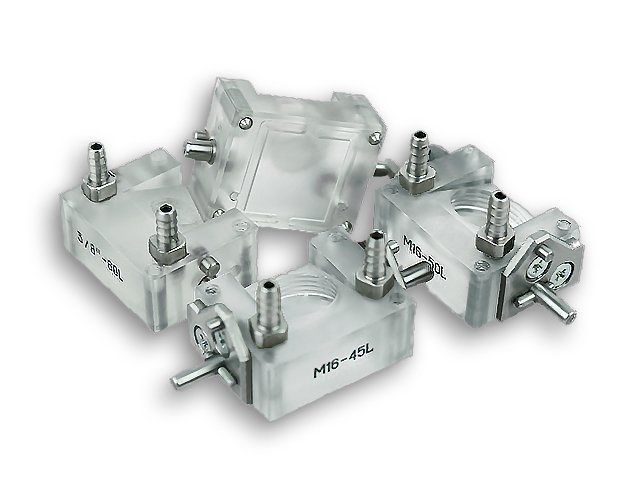

TOFD楔子規格:
| 目錄編號 | 螺紋 | 折射角o |
| WS45 L-3/8″-TOFD | 3/8″ | 45 |
| WS60 L-3/8″-TOFD | 3/8″ | 60 |
| *?WS70 L-3/8″-TOFD | 3/8″ | 70 |
| WS45 L-M16-TOFD | M16 | 45 |
| WS60 L-M16-TOFD | M16 | 60 |
| WS70 L-M16-TOFD | M16 | 70 |
一般規格
| 測試對象的參數 | |
| 厚度 | 25-2英寸（6-50毫米） |
| 在平坦的圓柱形物體 | 12英寸（300毫米）的直徑 |
| 所述球形物體從在平坦 | 33英尺（10米）的直徑 |
| 配置文件類型 | |
| 掃描器（所有車載電子裝置） | |
| 尺寸（長×寬×高） | 380×310×240毫米 |
| 重量 | 7.5公斤 |
| TOFD雜志 | 1 |
| 每個探針被連 | 接到液體供給 |
| Compatible probes and wedges | |
| 頻率 | 1-15 MHz |
| 角度（L波） | 45°, 60°, 70° |
| 測量 | |
| 游標數 | 2 |
| 游標類型 | 常規（十字）雙曲線 |
| 手動定位 | ? |
| 自動定位 | ? |
| *對測量 | ? |
| 相對測量 | ? |
| 適應癥表 | ? |
| 指示參數 | X, X1, X2, dX Z, Z1, Z2, dZ 類型（點，上，下，中，體積）振幅 |
| 單位 | mm / in / us |
| 輸出字段 | 5 |
TOFD裝置規格
| 單元連接器 | |
| 脈沖接收器 | 2 × BNC |
| 編碼器 | ? |
| 功率 | ? |
| RS485 | ? |
| 局域網 | ? |
| 同步輸入 | ? |
| 觸發輸出 | ? |
| 脈沖發生器 | |
| 類型 | SWP |
| 電壓 (SWP) | 50 V, 100 V, 150 V, 200 V, 250 V, 300 V, 400 V |
| 能量 (SWP) | 20 ns至500 ns，步長為10 ns |
| PRF | 從15到2000 Hz的 |
| 接收者 | |
| 范圍 | 可達100 us |
| 延遲 | 最多100 us |
| 增益 | 0至110 dB，以0.1 dB步進 |
| 最大信號輸入 | 20 V p-p |
| 帶寬 | 0.2 MHz – 27 MHz |
| 濾波器 | 1 MHz, 2-3 MHz, 4-5 MHz, 10 MHz, 15 MHz, 全頻帶 |
| 整流 | 射頻 |
| 信號平均值 | 2x / 4x / 8x / 16x / 32x |
烏克蘭OKOndt TOFD 2.2 PRO無線系統 產品配置：
基本交付方式：
可選項：
