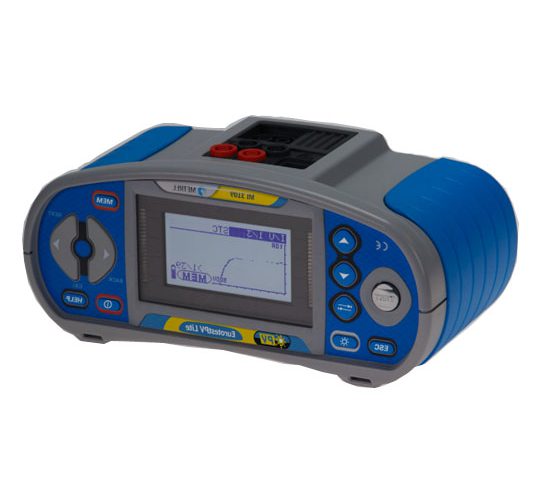

德國METREL美翠MI3109光伏系統驗證測試儀 產品概述：
產品型號：MI3109
產品品牌：德國METREL美翠
產品類別：光伏測試儀
產品備注：光伏系統測試儀
德國METREL美翠MI3109光伏系統驗證測試儀 產品簡介：
MI3109 光伏系統驗證測試儀可完成光伏系統所有必要的測試，可測試 EN62446 標準要求的所有項目：包括 I/V 特性測試、計算 STC 值、在逆變器的直流和交流側進行功率測量。MI3109的自動操作模式可讓您一鍵完成EN62446 的所有測試項目。
德國METREL美翠MI3109光伏系統驗證測試儀 測量功能：
? 光伏直流側：電壓、電流、功率、電能；開路電壓（Uoc）、短路電流（Isc）；光伏模塊和陣列的 I/V 曲線；光照度；模塊溫度。
? 光伏交流側：電壓、電流、功率。光伏模塊效率、逆變器效率，PV 系統效率計算。
? 電氣安裝安全測試：絕緣電阻；PE導線連續性。
德國METREL美翠MI3109光伏系統驗證測試儀 產品特點：
光伏：自動測試；計算 STC 值；效率計算；圖形顯示 I/V 曲線；2 電壓通道、2 電流通道可同時測量交流和直流側；可選 PV 遠程模塊（A1378）同時測量光照度和模塊溫度。
德國METREL美翠MI3109光伏系統驗證測試儀 產品應用：
? 大內存，可保存 1800 個測量結果或500 個 I/V 曲線加 500 個電氣測試結果。
? 128 x 64 帶背光點陣液晶顯示；內置帶連接圖案的幫助菜單。
? 6 節 5 號充電電池供電，帶內置充電電路。
? 帶 RS232 和 USB 通訊接口。
? Eurolink PRO 軟件用于下載數據；Eurolink PROPlus 用于建立專業的分析報告。
? 過壓保護：1000 V DC / CAT II；600 V / CAT III; 300 V / CAT IV。
? 尺寸：230 x 103 x 115 mm。
? 重量：1.3 公斤。
德國METREL美翠MI3109光伏系統驗證測試儀 符合標準：
功能：IEC/EN61557 系列、IEC62446（光伏）
? 電磁兼容：EN 61326
? 安 全 (LVD): EN 61010-1; EN 61010-2-030;EN 61010-031; EN 61010-2-032
德國METREL美翠MI3109光伏系統驗證測試儀 產品參數：
| 功能 | 測量范圍 | 精度 |
| 光伏安裝測量 | ||
| 電壓 | 0-999V?DC | 1.5%讀數+5位 |
| 0-999V?AC | 1.5%讀數+3位 | |
| 0-999V?DC?（I/V曲線） | 2%讀數+2位 | |
| 電流 | 0.0mA-300A?DC（直流側） | 1.5%讀數+5位 |
| 0.0mA-300A?AC（交流側） | 1.5%讀數+3位 | |
| 0.00A-15A?DC | 2%讀數+3位 | |
| 功率 | 0-200kW?（直流側） | 2.5%讀數+6位 |
| 0-15kW(I/V曲線) | 3%讀數+5位 | |
| 電能 | 0.000Wh-1999kWh | |
| U/I曲線 | 1000V/15A/15kW | |
| 諧波 | 分析到11次 | |
| 光照度 | 0-2000W/m2 | 5%讀數+5位 |
| 溫度 | -10?℃到85℃ | 5位 |
| 電氣安裝測量 | ||
| 絕緣電阻 | U?=?50,?100,?250?VDC: | |
| 達到199.9?MΩ | 5%讀數+3位 | |
| U?=?500?VDC,?1?kVDC: | ||
| 達到199.9?MΩ | 5%讀數+3位 | |
| 200mA連續性 | 0.00Ω-1999Ω | 5%讀數+3位 |
| 連續性（7mA） | 0.0Ω-1999Ω | 5%讀數+3位 |
| 回路阻抗 | 0.00Ω-9.99kΩ | 5%讀數+5位 |
| 線路阻抗 | 0.00Ω-9.99kΩ | 5%讀數+5位 |
| 電壓 | 0V-550V?AC | 2%讀數+2位 |
| 頻率 | 0.00Hz-499.9Hz | 0.2%讀數+1位 |
| 相序 | 1、2、3或3、2、1 | |
| 漏電開關測 | 10mA、30mA、100mA、300mA、500mA、1A | |
| 接觸電壓（UC） | 0.0V-99.9V | （-0到+15%）讀數 |
| 動作時間 | 0ms到最大 | 1ms |
| 動作電流 | (0.2-2.2)?I△N | 0.1I△N |
| 接地電阻 | 0.00?Ω-9999?Ω | 5%讀數+5位 |

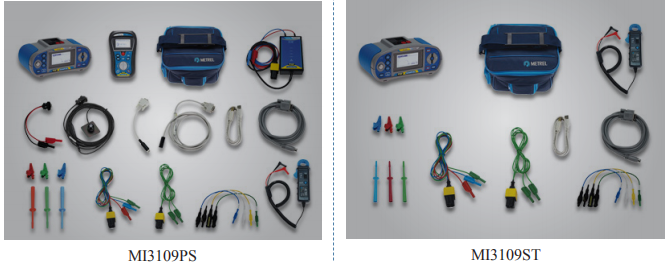

德國METREL美翠MI3109MI3109光伏系統驗證測試儀? 相關配件：
MI3109ST
? 主機
? 軟包
? 測試手柄
? 3 根 1.5 米測試線
? 3個測試針和3個測試夾（藍、黑、綠）
? 2 根 PV 連續性測試線
? PV MC3/4 公母附件
? A1391 AC/DC 電流鉗
? 電源線及 6 節 5 號充電電池
? USB/RS232（PS2）電纜
? Eurolink PRO 軟件
MI3109PS
? MI3109ST
? A1378 遙控單元
? A1384 PV 安全測試探頭
? A1400 溫度探頭
? 照度計
可選件 :
? A1378 PV 遙控單元
? A1384 安全測試探頭
? A1018 小電流鉗
? A1391 AC/DC 電流鉗
? A1385 PV 保險測試線
? A1292 Euolin PRO Plus 專業分析軟件
? A1105 條碼掃描器
? A1400 溫度探頭
? A1427 光伏標準電池
? A1436 藍牙適配器
 |
|
