龐羽梁儀器儀表（上海）有限公司是俄羅斯品牌TECHNO-AC的中國總代理商
俄羅斯泰克諾AC’TECHNO-AC’電纜和管道探測儀Success AG-319G 產品簡介：
產品型號：AG-319G
產品品牌：泰克諾AC’TECHNO-AC’
產品類別：管線定位儀
產品備注：電纜和管道探測儀
俄羅斯泰克諾AC’TECHNO-AC’電纜和管道探測儀Success AG-319G 產品概述：
帶有多頻發射器的高科技套件，用于在帶有集成 GPS/GLONASS 模塊的困難條件下檢測埋地公用設施。
三種操作模式：“ROUTE”、“GRAPHIC”、“FRIEND-OR-FOE”
三個內置傳感器使全向天線在 LCD 屏幕上顯示電纜或金屬管道的方向
內置傳感器，用于深度和電流的數字測量
測量深度為 10 m
接收器無源頻率：50/60、100/120、無線電、BB
接收器有效頻率：512/1024/8192/32768 Hz
靈敏度：100μA
具有高分辨率和可調背光亮度的大型 LCD 顯示屏
發射器 – 120W，頻率范圍：200 至 9999 Hz
發射器 AG-120 可與任何接收器配合使用
GPS/GLONASS 模塊，用于準確定位所定位的實用程序
用于上傳和處理來自接收器的數據的 Mini-USB 電纜和桌面軟件。
保修：1年
俄羅斯泰克諾AC’TECHNO-AC’電纜和管道探測儀Success AG-319G 產品特征：

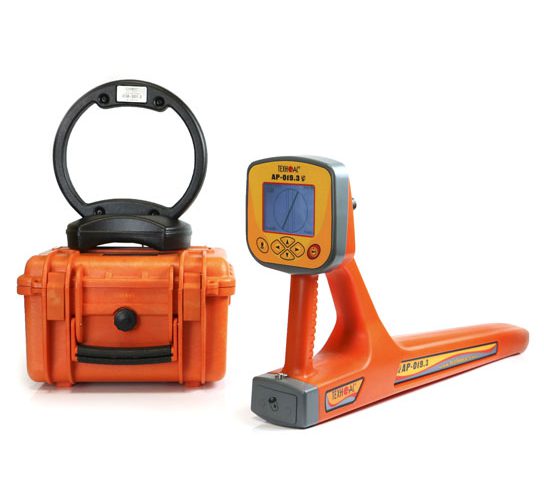

一體式接收器 AP-019.3，內置 GPS/GLONASS 模塊
120W強力AG-120發射器
手動設置頻率（200 至 9999 Hz）
扭曲區域的高效率
帶有可選推桿和管道探測器的非導電和非金屬設施的位置
俄羅斯泰克諾AC’TECHNO-AC’電纜和管道探測儀Success AG-319G 產品應用：
檢測地下長達 10 m 的電纜和任何金屬管道
直接數字測量深度達 10 m
在“ROUTE”模式下指示與實用軸的偏差
電流的直接數字測量
開挖前勘察地面
距發射機連接處的跟蹤距離可達 10 公里
定位路線的 GPS/GLONASS 定位
帶有可選推桿和管道探測器的非導電和非金屬設施的位置
俄羅斯泰克諾AC’TECHNO-AC’電纜和管道探測儀Success AG-319G 產品參數：
| 接收器 AP-019.3 規格 | |
| 范圍 | 價值 |
| 濾波器的準諧振頻率 | 50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 赫茲 |
| 準諧振濾波器品質因數 (Q) | 不少于100 |
| 頻率范圍“寬帶” | 0,04 至 8 kHz |
| 頻率范圍“無線電” | 8 至 40 kHz |
| 電路徑的最大增益 | >100 分貝 |
| 內置傳感器數量 | 4 |
| 連接的外部傳感器 | CI-105、HP-117、DODK-117、DKI-117（由?TECHNO-AC?制造） |
| 靈敏度控制 | 自動 – 用于 2D 顯示“路線”。半自動或手動（可選） – 用于“圖形”。自動或手動（可選） – 用于 ?2F? 模式。 |
| 確定路線的埋藏深度 | 自動在模式 Route 0 to 9,99 m |
| 確定深度的準確性 | ±5% |
| 測量接收信號的電流 | 在 Route 0.001 to 9,99 A 模式下自動 |
| 接收信號電流的測量精度 | ±5% |
| 支持路由定位發電機的節能（間歇）模式 | 與“TECHNO-AC”（“脈沖”模式）制造的路徑定位發生器組合工作 |
| 視覺指示 | LCD 顯示屏，320×240 像素，LED 照明 |
| 誘導參數 | – 設置和控制參數； |
| – 相對于設備的路線位置的 2D 可視化； | |
| – 來自傳感器的信號電平圖形； | |
| – 路線埋藏深度； | |
| – 信號電流。 | |
| 音頻指示 內置發射器 – 合成聲音 HM- 按鈕按下的聲音指示 | |
| 電源 | 4 至 7 V（C 型 4 個元件） |
| 一節堿性電池的連續工作時間 | 不少于20小時 |
| 儲存/操作溫度范圍 | -30 至 60 °С / -20 至 60°С |
| 房屋防護等級 | IP54 |
| 方面 | 330x140x700 毫米 |
| 重量 | 2,4 公斤 |
| AG-120 規格 | |
| 傳輸信號頻率 | |
| 頻率 f1、f2、f3（內存中固定的三個頻率），Hz | 范圍 200 至 9999（在分辨率為 1 Hz 和精度為 ±0.05% Hz 的范圍內選擇，并輸入獨立于電源的存儲器中） |
| 頻率 f4（一個“臨時”），Hz | 范圍 200 到 9999（選擇而不是 ?fixed? 之一，不輸入到內存中，通電時存在） |
| 生成模式 | |
| 模式一 | 連續?СО? |
| 模式 2脈沖持續時間，ms 脈沖頻率，Hz | 短脈沖傳輸?РU? 350 0,7 |
| 模式 3脈沖持續時間，ms 脈沖頻率，Hz | 三個頻率（交替發送頻率 f1、f2、f3）?3F? 350 1,4 |
| 輸出參數 | |
| 輸出電流 | |
| 手動模式下的最大值： – 連續和三個頻率生成， – – 脈沖生成，- | 10 15 |
| 指定用于自動匹配 | 四個值 (I1, I2, I3, I4) 在 0,1 到 9,9 范圍內選擇，分辨率為 0,1 并保存在與電源無關的內存中 |
| 最大輸出電壓 | |
| – 在安全模式下工作時，V – 在內部電源下，V – 增加了外部蓄電池 12V，V – 當由電源適配器供電時，V | 24 220 330 140 |
| 蓄電池充滿電時的最大輸出功率 | |
| – 在內部電源或外部蓄電池 24V、W 下 | 120連續和 ?3F? 在 1,2 到 300 歐姆的負載/ 180脈沖在 0,8 到 200 歐姆的負載 |
| – 增加了外部蓄電池 12V, W | 180連續和 ?3F? 在 1,8 到 450 歐姆的負載/ 270脈沖在 1,2 到 300 歐姆的負載 |
| – 來自電源適配器，W | 70在 0.7 到 200 歐姆的負載 |
| 允許負載電阻 | |
| 任何（0 到 ∞）“低歐姆”負載下的電流限制，“高歐姆”負載下的“Umax” | |
| ? esistance范圍匹配負載，比更寬 | |
| 對于最小指定電流 ( 0,1 А ) – 對于內部電源，Ohm – 添加外部蓄電池 12V，Ohm | 4 至 2200、4 至 3300 |
| 對于最大連續電流 ( 10 А ) – 對于內部電源，Ohm – 加上外部蓄電池 12V，Ohm | 0 到 1,2 / 0 到 1,8 |
| 對于最大脈沖電流 ( 15 А ) – 對于內部電源，Ohm – 加上外部蓄電池 12V，Ohm | 0 到 0,8 / 0 到 1,2 |
| 與負載匹配 | |
| – 自動，提供在負載中達到指定電流 – 手動 | |
| 設計參數 | |
| 輸出功率放大器 | 脈沖，技術等級 D(BD)，效率系數 > 80% |
| 基于 LED 的高溫范圍超亮數字指示器 | – 所有電源電壓 – 模式和設置 – 電源 – ?OUTPUT MULTIMETER?：?輸出電壓?、?負載電流?、?負載電阻?、?負載功率? |
| 控制 | 九鍵鍵盤和帶有發電指示燈的外部電源開關，可在雨天關閉蓋子（由于參數設置“記憶”）。直觀的界面 |
| 電子塊（箱）尺寸，最大，mm | 305х270х194 |
| 電子塊重量，最大，kg | 12 |
| 工作溫度范圍，°С | -30 °C 至 +60°C |
