俄羅斯泰克諾AC’TECHNO-AC’
龐羽梁儀器儀表（上海）有限公司是俄羅斯品牌TECHNO-AC的中國總代理商

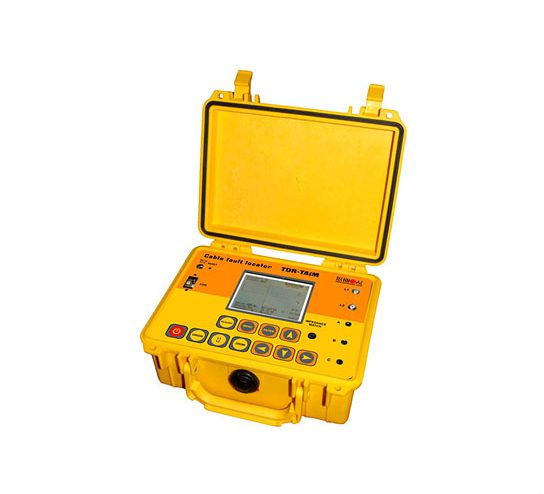

俄羅斯泰克諾AC’TECHNO-AC’帶電纜橋接器的電纜故障定位器 TDR-TA1M 產品簡介：
產品型號：TDR-TA1M
產品品牌：泰克諾AC’TECHNO-AC’
產品類別：電纜測試/識別儀
產品備注：電纜故障定位器
俄羅斯泰克諾AC’TECHNO-AC’帶電纜橋接器的電纜故障定位器 TDR-TA1M 產品概述：
該設備結合了 TDR-TA1M 反射計和電纜橋接器的功能。
TDR-TA1M – 帶有電橋測量單元的單通道電纜定位器，旨在確定電纜線路不規則和損壞的性質和位置（（開路、短路、濕/腐蝕接頭、電纜中的水、負載線圈） 、橋接分接頭、未知接頭、分裂和重新分裂、捕捉間歇性故障等），以及使用電橋法測量電纜線路的主要參數（回路電阻、絕緣電阻、電容、電纜不對稱性、電壓、到泄漏和破損）。
TDR-TA1M – 設計用于現場設置的緊湊型設備。
TDR-TA1M 設備在一種情況下由兩個模塊組成：TDR 和電纜橋接器。
設計用于平衡和非平衡電纜的測量。
俄羅斯泰克諾AC’TECHNO-AC’帶電纜橋接器的電纜故障定位器 TDR-TA1M 產品特性：
TDR 單元提供的測量類型：
電纜長度測量；
測量到阻抗不連續或損壞的距離；
測量已知長度的線的速度系數；
決定傷害的性質。
電纜橋接單元提供的測量類型：
回路電阻測量；
絕緣電阻;
電容測量；
直流和交流測量；
電阻差定義；
確定到絕緣減少點的距離；
確定到電纜芯斷裂點的距離；
確定到短路電纜線的距離；
絕緣測試電壓。
俄羅斯泰克諾AC’TECHNO-AC’帶電纜橋接器的電纜故障定位器 TDR-TA1M 產品應用：
TDR-TA1M 用于控制以下類型電纜的鋪設和運行：
系統電纜通訊；
信號和控制電纜；
電力電纜；
架空電纜線；
計算機網絡;
電視和無線電電纜線；
確定電纜在其生產、儲存和貿易中的長度。
電纜橋是一種通用的測量裝置，它包括一套由直流橋和彈道測量方法實現的方案。使用建議方案的測量，我們可以確定電纜的參數（回路電阻、絕緣電阻、電阻不對稱、電容），并計算到故障的距離（開路、低絕緣電阻、短路）。微處理器處理能夠自動計算并自動選擇測量范圍。
俄羅斯泰克諾AC’TECHNO-AC’帶電纜橋接器的電纜故障定位器 TDR-TA1M 產品參數：
| TDR模式 | |
| 范圍 | 價值 |
| 測距范圍（延時） | 從 0 到 50000 m（從 0 到 500 μs） |
| 子范圍測量 | 0 – 250 m (0 – 2.5 μs)；0 – 500 m (0 -5 μs)；0 – 1000 m (0 – 10 μs)；0 – 2500 米（0 – 25 微秒）；0 – 5000 米（0 – 50 微秒）；0 – 12500 米（0 – 125 微秒）；0 – 25000 米（0 – 250 微秒）；0 – 50000 米（0 – 500 微秒） |
| 距離測量的儀器誤差 | 從 0.04% 到 0.4% 取決于子范圍測量 |
| 有效采樣率 | 100兆赫 |
| 阻抗匹配范圍 | 從 25 Ω 到 600 Ω |
| 脈寬 | 從 10 ns 到 50 μs |
| 脈沖幅度 | 匹配負載上的 10 V |
| 靈敏度接收道 | 1 毫伏 (80 分貝) |
| VOP | 33.3% … 99.9%（步長 0.1%） |
| 電纜橋接模式 | |
| 范圍 | 價值 |
| 回路電阻測量的允許*對誤差限值 | 在 1.0 ohms 到 9900 ohms ± (0,005 R +0,2) ohms 的范圍內 |
| 絕緣電阻測量的允許*對誤差限值 | 測量直流電壓 (180 ± 10) V 在 10 ohms 到 999 кohms ± 0,01 R |
| 范圍內，1 到 999 Mohms ± 0,02 R | |
| 范圍內，1000 到 10,000 MOhms ± 0,1 R | |
| 電容測量的允許*對誤差范圍 | 范圍從 1 nF 到 3000 nF ± (0,1 C 1) nF |
| 直流電壓測量的允許*對誤差限值 | 在 1 V 至 200 V ± (0,01 U +1) V 的范圍內 |
| 交流電壓頻率 (50 ± 5) Hz 測量的允許*對誤差限值 | 范圍從 10 V 到 250 V ± (0,02 U +2) V |
| 常見的 | |
| 范圍 | 價值 |
| 展示 | 單色 3.8”（320×240 像素） |
| 電池供電的連續工作時間 | 至少 8 小時 |
| 通過電源連續運行的時間 | 無限 |
| 外形尺寸 | 110х230х190 毫米 |
| 工作溫度范圍 | 從 -20 °С 到 +40 °С |
| 帶電池的設備重量 | 不超過 2.0 公斤 |
