Tektronix 泰克2230G-30-3, 2230G-30-6, 2230G-60-3 高功率3 通道 可編程電源產品介紹：
產品型號：2230G-30-3/ 2230G-30-6/2230G-60-3
產品品牌：Tektronix 泰克
產品類別：電源
產品備注：高功率、3 通道可編程電源
Tektronix 泰克2230G-30-3, 2230G-30-6, 2230G-60-3 高功率3 通道 可編程電源產品特點：
2230G 系列電源在 2U 高、半機架寬的緊湊型外殼中提供高達 375 W 的功率。2230G-30-6 從兩個通道提供高達 6 A 的電流；2230G-60-3 從兩個通道提供高達 60 V 的電壓?？烧{、獨立的隔離通道可以使用一個電源測試兩個單電壓設備或一個多電壓設備。串連 30 V 通道將電壓升至 60 V 或并聯兩個或三個通道以便使用 2230G-30-6 輸出高達 15 A 的電流。
Tektronix 泰克2230G-30-3, 2230G-30-6, 2230G-60-3 高功率3 通道 可編程電源產品應用：
Series 2230G 3通道可編程電源采用節省空間的 2U 高、半 機架寬機箱，為汽車電路、LED 驅動器、電源、功率 IC 和 其他高功率電路提供了最高 375W 的功率。2230G-30-3 有兩條 30V,3A 通道和一條 5V,3A 通道，提供了 195W 功率。2230G-30-6 和 2230-60-3 電源輸出高達 375W 的 功率。2230G-30-6 提供了兩條 30V,6A 通道，2230G60-3 則提供了兩條 60V,3A 通道。這兩種 375W 電源都 有一條 5V,3A 通道，作為第三條通道。這些電源都是線性 電源，因此都是低噪聲電源，對被測器件(DUT)的影響最 小。每條通道都有矩形輸出特點，可以在最大電壓時獲得全 部電流，因此 2230G-30-6可以為 6A 負載提供 30V 電壓， 2230G-60-3 可以為 3A 負載提供 60V 電壓。
Tektronix 泰克2230G-30-3, 2230G-30-6, 2230G-60-3 高功率3 通道 可編程電源產品優勢：?
2230G 電源可以為以下電路供電：電路相互通過光隔離或變壓器隔離且有不同的參考點。隔離通道無需使用另一個電源為隔離電路之一供電。此外，各通道可以隨時單獨控制、開關；對各通道的控制會將電路中的噪音降到最低限度。
Series2230G 高功率電源的每條輸出通 道都與其他通道獨立，電氣上與其他通 道隔開。因此，這些電源可以為光隔離 或變壓器相互隔開、擁有不同基準點的 電路供電。隔離通道不需要第二臺電源， 就可以為其中一條隔離電路供電。

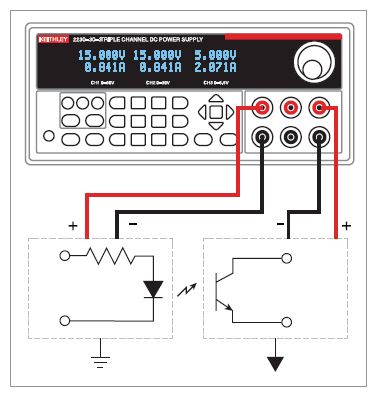

使用隔離輸出通道為兩條隔離電路供電。
此外，可以獨立控制每條通道，因此可 以隨時打開和關閉這些通道。這些電源 可以為擁有多種電壓的電路順序供電， 比如一條數字電路有一塊1.2V微處理 器和 FPGA、一個 1.8V 內存和多條 3.3 V數字I/O線路，可以先安全地提供較 低電壓，然后再提供較高電壓。
各 2230G 通道提供 0.03% 的基本電壓精度以及 1 mV 分辨率設置和測量功能，確保已編程輸出準確應用于輸出端子。此外，針對各通道使用遠程感應導線可以補償和克服測試導線的電阻導致的壓降，確保在負載上施加已編程電壓。
使用跟蹤功能，為DUT的雙極電路供電， 在指定工作電壓范圍內測試 DUT。
能夠控制每一條通道，最大限度地降低 了電路中的噪聲。在測試只要求一條或 兩條通道時，可以關閉沒有使用的通 道，最大限度地降低總輸出噪聲。因此， Series2230G 電源可以以最低的輸出噪 聲，為 DC 電源線上對噪聲敏感的電路 供電。
2230G-30-3 和 2230G-30-6 的兩個 30V輸出串聯起來，可以輸出最高60 V 的電壓，支持 3A 或 6A 負載電流容 量。在需要更高的負載電流時，可以把 每個電源中的兩條通道或全部三條通道 并聯起來。2230G-30-6 可以從兩條 30V 通道中提供 12A 電流。如果測試 電路最大只要求 5V 電壓，那么可以把 全部三條通道并聯起來，提供最高 15A 的電流。Series2230G 電源擁有顯示和 控制功能，簡化了通道串聯和并聯。顯 示屏會指明選擇的是串聯模式還是并聯 模式，顯示總串聯電壓或并聯電流輸出。 電源還管理著通道，確保每個通道輸出 的值相等。

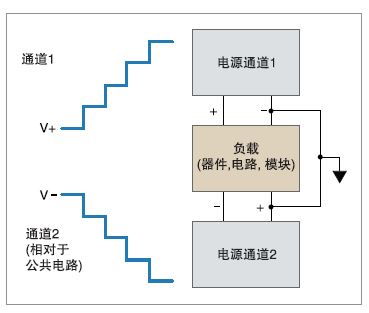

如果想為雙極模擬電路供電，可以把 Series2230G 電源的通道 1 和通道 2、 30V和60V通道連接起來，為正電路 和負電路供電。電源擁有跟蹤模式，可 以使用一個控制操作，同時改變兩臺電 源的輸出。在電壓變化時，跟蹤的兩條 通道的幅度可以一起變化，也可以按用 戶規定的比率變化。因此，可以簡便地 在指定電壓工作范圍內測試雙極電路、 模塊或器件。

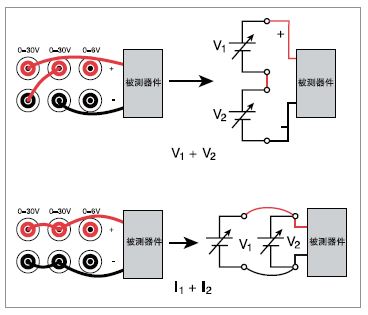

串聯30V通道，把電壓輸出擴展到60 V。 并聯通道，擴大電流輸出容量。例如，把 2230G-30-6的全部三條通道并聯起來，輸 出最高 15 A 的電流。

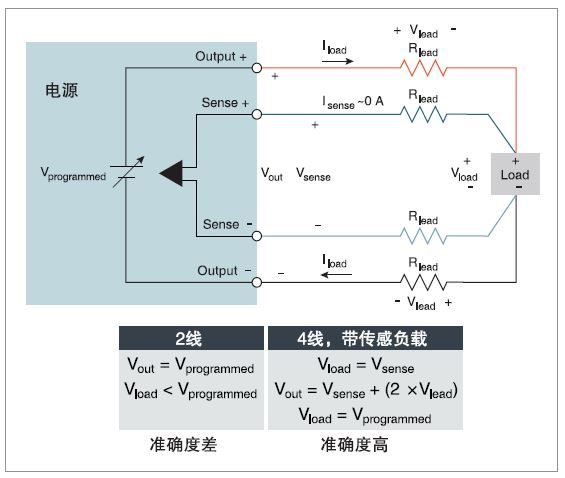

每條通道的基本電壓設置和測量準確度是 0.03%， 設置和測量分辨率是 1mV。因此，用戶可以樹立 信心，能夠為輸出端子準確應用編程的輸出。此外， 對每條通道使用遠程傳感引線，可以保證對負載 應用編程電壓。遠程傳感引線會補償和克服由于 測試線電阻導致的電壓下跌。
Series2230G 高功率電源擁有多種重要功能，讓 手動測試變得更加簡便
USB、GPIB 和 RS-232 接口用于從 PC 上完全控制 2230G 電源。LabView 和 IVI 驅動程序方便儀器控制、數據記錄和分析。2230G 系列電源可以通過裝有這些驅動程序或 MatLab 等軟件包的半自動或全自動測試系統進行控制。
Series 2230G電源的每條通道都有遠程傳感輸入，確保對負載準確應用編程電壓。
Series2230G 電源為保護 DUT 專門設計了一系列功能。每 條通道都有一個最大電壓設置，防止輸出電壓意外調高到編 程極限之上。獨立輸出可以為每條輸出通道編程一個不同的 極限。此外，用戶可以定義一個密碼，鎖住前面板，防止在 測試過程中改變參數。在無人值守測試中，每條通道上的可 編程定時器可以在測試完成后關閉，確保沒有全面溫控功能 的 DUT 不會由于連續供電而過熱。
盡管 Series2230G 電源能夠輸出 195W 和 375W，且是線 性低噪聲電源，但它們僅2U高、半機架寬。緊湊的外形節 省了寶貴的機架空間，有助于最大限度地減少測試系統尺寸。 此外，Series2230G 電源同時帶有前面和后面輸出連接，因 此電源的測試線達到了最短。如果使用后面板輸出連接，那 么可以防止測試線意外接觸，改善了測試系統的可靠性。

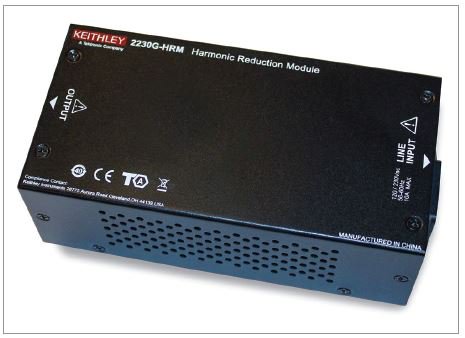

2230G-HRM諧波縮減模塊插入電源和與電源插座之間，減少了 AC電源線電流諧波。為滿足歐盟EN 61000-3-2標準，要求使用 2230G-HRM，適用于 2230G-30-6 和 2230G-60-3
Series2230G 電源為 PC 控制提供了三個標準接口：USB、 GPIB和RS-232。任何一個接口都可以全面控制電源。 LabView和IVI驅動程序可以從www.tek.com下載，簡化了 儀器控制、數據記錄和分析。通過這些驅動程序，可以使用 大多數商用軟件控制電源，比如 MatLab。通過使用軟件包和 驅動程序，可以在半自動或全自動測試系統中控制電源。

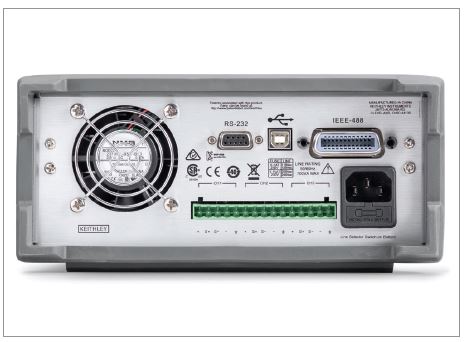

Series 2230G 電源后面板，顯示了 USB、GPIB 和 RS-232 接口和 后面輸出、來源及全部三條通道的傳感線端子塊。
Tektronix 泰克2230G-30-3, 2230G-30-6, 2230G-60-3 高功率3 通道 可編程電源產品型號：
 |
|
