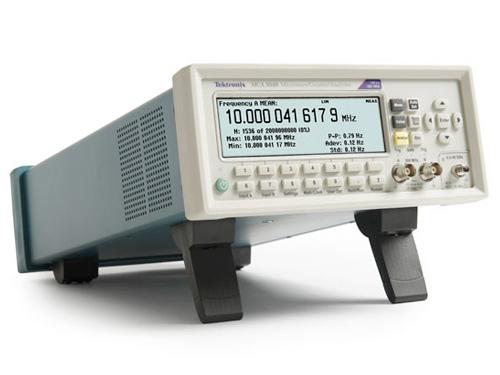

Tektronix 泰克MCA3000 微波分析儀產品介紹：

產品型號：MCA3000
產品品牌：Tektronix 泰克
產品類別：分析儀
產品備注：微波分析儀



Tektronix 泰克MCA3000 微波分析儀產品特點：

* 12 位/s 頻率分辨率
* 100 ps 時間分辨率
* 多參數顯示器
* 趨勢圖模式
* 直方圖模式
* 統計模式
* 集成功率計
* 可選的 TimeView? 軟件
* USB 和 GPIB 端口
* 個人計算機互聯性



主要特點和優點主要性能指標

• 27 GHz 和40 GHz 型號
• 一條微波分析儀通道
• 兩條額外的300 MHz 通道
• -35 dBm – +10 dBm 功率范圍
• 100 ps 單次時間分辨率
• 12 位/ 秒頻率分辨率
• 25 ms (自動)或零 (手動) 采集時間
• 3 mV 或更好的電壓分辨率
• 選配 1.5×10–8

測量吞吐量

• 到內存250 k 樣點/ 秒數據傳送速率 (可以存儲多達3.75 M 樣點)
• 通過USB/GPIB 總線(塊模式) 高達15 k 樣點/ 秒數據傳送速 率
• 每秒單獨觸發多達650 項測量

提供的功能和特點

• 自動測量: 頻率, 周期, 比率, 時間間隔, 時間間隔誤差, 脈寬, 上升時間/ 下降時間, 相角, 占空比, 最大電壓, 最小電壓, 峰 峰值電壓
• 集成功率表
• 多參數顯示
• 趨勢圖模式
• 測量統計模式
• 直方圖模式
• 艾倫偏差
• 零死區時間頻率/ 周期測量

連接

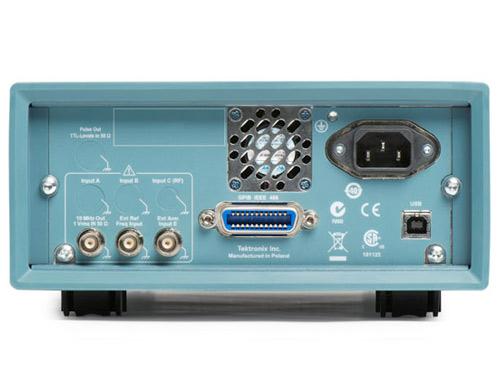

• 后面板提供了USB 設備端口和GPIB 端口，快速連接PC
• GPIB接口支持全面兼容SCPI的編程能力，并提供了仿真模 式，可以即插即用更換現有的ATE 系統
• 外部告警輸入
• 10 MHz 參考振蕩器輸出
• 標配National Instrument 的LabVIEW SignalExpressTMTE 限定版軟件，連通工作臺
• 選配TimeViewTM?調制域分析軟件

三年保修多功能精密測量工具

MCA3000 系列微波計數器的分辨率、速度和采集時間都要優 于當前市場上每一款微波計數器。MCA系列標配集成功率表， 在一臺多功能儀器中提供了許多不同的功能。

MCA 系列擁有業內領先的頻率和時間分辨率，標配深內存及 到內存每秒250 k 樣點的快速數據傳送速率。此外，多參數顯 示功能可以與主要測量數據一起顯示輔助測量數據，一目了然 地提供您需要的結果。由于業內最完善的分析模式，包括測量 統計、直方圖和趨勢圖，您可以獲得所需工具，迅速準確地分 析信號。

除了作為杰出的微波計數器外，MCA3000 系列還可以提供了 另外兩個300 MHz 輸入，可以作為通用定時器/ 計數器使用。

為高要求設計提供業內領先的性能

25 ms (自動)或零 (手動)超短采集時間及快速高分辨率頻率或 功率測量對驗證當前復雜設計至關重要。對校準和計量應用， MCA 通過穩定的內部OCXO 時基、低系統時間間隔A-B 誤差 及高分辨率，提供了非常高的精度。

快速吞吐量，縮短測試時間

MCA 系列微波計數器提供了業內最優秀的吞吐量，與市場上 其它定時器/ 計數器相比，可以使測試時間縮短達90%。內存 中每秒可以存儲多達250,000 個測量結果，還可以通過GPIB 或USB 接口，以塊模式每秒傳送多達15,000 個測量結果。

功率測量

通 過集成功率表，MCA 系列使用一條連接，在任何支持的頻 率上進行頻率和功率測量。用戶第一次能夠以與頻率相同的方 式，以數字形式和圖形方式查看、收集和分析信號功率變化。由 于0.01 dBm @100ms測量時間分辨率和-35 dBm – +10 dBm 的寬功率范圍，您可以靈活地實現廣泛的功率測量應用。

業內唯一圖形顯示系統，分析被測設備

通 過MCA 系列獨特的顯示功能，您可以從一條測試連接測量 同一個信號的多個參數。為了揭示信號質量問題，如漂移、間 歇性瞬態信號和穩定性，您可以使用MCA系列圖形顯示模式， 作為實時趨勢圖或直方圖查看數據，也可以使用測量統計，追 蹤信號參數怎樣隨時間變化。在單鍵分析模式下，您可以在定 時器/ 計數器的顯示畫面中快速了解設備的行為。

多參數顯示

多參數顯示

通過多參數顯示，您可以讀取與主要頻率、時間、周期或相位 測量一起顯示的重要的輔助測量值(如 Vmax, Vmin, Vp-p, 等等)。 您可以一目了然地查看所需信息，迅速評估設備的性能。

通過多達3 條輸入通道，您可以測量不同信號之間的關系。例 如，您可以測量設備輸入信號與輸出信號之間的相位關系。同 時，您可以使用多參數顯示功能，一目了然地讀取其它關鍵參 數，如信號的測試頻率和電壓比(dB)。

測量趨勢圖

趨勢圖分析

根據測量情況，您的信號參數在不同時點之間可能會發生變 化。通過趨勢圖分析模式，您可以以圖形方式繪制被測值隨時 間變化的趨勢圖。

測量統計

測量統計

通過集成統計處理功能，您可以計算測量的平均植、標準偏差 和艾倫偏差，追蹤測得的最小值和最大值，這一切只需按一個 按鈕就可以完成。

測量直方圖

直方圖

如果想以圖形方式查看一套測量的平均值和標準偏差，您可以 使用直方圖功能，查看測量結果的分布情況。

選配調制域分析

泰克 TimeViewTM?軟件

通過選配泰克TimeViewTM?軟 件(TVA3000)，MCA 系列產品變 成了高性能調制域分析儀。由于測量速度高(每秒高達250k 測 量)、存儲深度大(高達3.75M 點)，它可以實時捕獲快速頻率變 化，然后使用TimeView 進行分析。這種完善的軟件工具允許 遠程控制儀器，使用選定圖表分析和顯示測量結果。例如，它 可以作為原始數據、統計直方圖、波形圖(就象使用示波器一 樣)、或FFT頻譜圖顯示結果。TimeView還允許分析調制參數， 如調制深度或調頻指數。

專業設計，讓您的工作更輕松

MCA系列微波計數器采用專門設計，使用簡便，提供了您預期 泰克提供的熟悉操作。

直觀操作

面向菜單的設置減少了出錯風險。通過專用的及菜單驅動的前 面板按鈕，您可以快速進入常用功能和參數，縮短設置時間。 例如，您只需按analyze 鍵，就能在統計模式、趨勢圖模式和 直方圖模式之間切換。

自動設置功能

與泰克示波器類似，前面板上的Autoset 按鈕將自動設置最優 觸發電平和粘滯值，適應使用的實際信號。

輕松連接PC

您可以使用后面板上的GPIB或USB設備端口，連接PC。GPIB 接口以SCPI/GPIB 模式操作，即插即用代替現有的ATE 系統， 或簡便地集成到大型測試系統中。在需要時，還可以對現有的 計數器/ 定時器使用仿真模式。

連通工作臺，實現智能調試

通過專用泰克版National Instruments LabVIEW SignalExpressTM?軟 件，您可以從MCA 系列微波計數器中簡便地捕獲、保存和 分析測量結果。每臺MCA3027 和MCA3040 都標配免費的限 定版SignalExpress 軟件，提供了基本儀器控制、數據記錄和 分析功能。選配的專業版軟件提供了200種內置功能，提供了 更多的信號處理、高級分析、掃描、極限測試和用戶自定義步 長功能。

SignalExpress 支持多種泰克工作臺儀器*1，使您能夠連接整個 測試平臺。然后，您可以從一個直觀的軟件界面中訪問每臺儀 器提供的多功能工具。您可以自動進行要求多臺儀器的復雜測 量，在更長的時間周期內登錄數據，對多臺儀器的數據實現時 間相關，簡便地捕獲和分析結果，所有這一切都從PC上完成。 只有泰克提供了由智能儀器組成的連通測試平臺，簡化和加快 復雜設計的調試工作。

您可以信賴的性能

除業內領先的服務和支持外，每臺MCA 系列微波/ 計數器/ 分 析儀都標配三年保修。

*1?如需NI LabVIEW Signal Express 支持的完整的泰克儀器清單

特點測量功能

所有測量數據都使用大的主要參數值及小的輔助參數值(分辨率 較低)顯示。部分測量數據只作為輔助參數提供。

頻率 A, B, C

Tektronix 泰克MCA3000 微波分析儀產品優勢：

* 業內領先的頻率分辨率展示頻率的細小變化。
* 業內領先的單次時間分辨率準確捕獲信號細節。
* 讀取主頻率、時間或相位測量所顯示的輔助測量值，快速評估設備性能。
* 繪制測量趨勢圖，以圖形方式識別漂移程度和間歇事件。
* 通過結果直方圖發現穩定性或噪聲問題。
* 查看多個統計值，如平均值、最小值、最大值、標準和艾倫偏差，從而了解信號變化的情況。
* 通過一個連接測量頻率和功率，以 0.01 dBm 分辨率 @ 100 ms 采集時間來分析信號功率變化。
* 將定時器/計數器變成一個調制域分析儀，觀察頻率隨時間的變化，從而真正檢定設備性能。
* 通過后面板 USB 和 GPIB 端口輕松連接個人電腦進行詳細分析，或者連接 ATE 系統；用于老式定時器/計數器的仿真模式進一步簡化了與現有 ATE 系統的集成。
* 通過附帶的 NI LabVIEW SignalExpress 軟件副本連接定時器/計數器、記錄數據、簡單傳輸和存檔結果。

Tektronix 泰克MCA3000 微波分析儀產品應用：

特點說明

范圍
? ?輸入 A, B	DC – 300?MHz
? ?輸入 C	300?MHz – 27?GHz 或 40?GHz
分辨率	12 位，1s 測量時間
采集控制	自動或手動
? ?采集時間	Auto 下25 ms (典型值)
輔助參數
? ?輸入 A, B	Vmax, Vmin, Vp-p
? ?輸入 C	功率C，dBm 或W

范圍	–50?V – +50?V, –5?V – +5?V 范圍受到無損壞最大輸入電壓指標限制 (參見輸入A, B)
頻率 范圍	DC, 1?Hz – 300?MHz
模式	Vmax, Vmin, Vp-p
分辨率	3?mV
不確定性 (5V 范圍, 典型值):
? ?DC, 1?Hz – 1?kHz	1% + 15?mV
? ?1 kHz – 20?MHz	3% + 15?mV
? ?20 – 100?MHz	10% + 15?mV
? ?100 – 300?MHz	30% + 15?mV
輔助參數	Vmin, Vmax, Vp-p

時間標記A, B, C

特點說明

原始時間標記數據及輸入A, B 或C 脈沖數, 可以通過GPIB 或 僅USB 訪問。
最大采樣速度	參閱GPIB 技術數據
最大頻率	160?MHz
時間標記分辨率	100?ps

功率 C

特點說明

范圍
? ?Power	–35?dBm – +10?dBm
? ?頻率	300?MHz – 27?GHz 或 40?GHz
顯示單位	dBm (默認值) 或 W
分辨率	0.01?dBm @100ms 測量時間
精度 (典型值)	<1?dBm – 27?GHz <2?dBm – 40?GHz
采集	自動或手動(± 40 MHz 范圍內)
采集 Time	Auto 下20 – 30 ms (典型值)
輔助參數	頻率 C

輸入和輸出技術數據

輸入A 和B

特點說明

頻率 范圍	DC 耦合: DC – 300?MHz AC 耦合: 10?Hz – 300?MHz
阻抗	1?M? / ?20?pF 或 50?? (VSWR ≤ 2:1)
觸發斜率	正或負
最大通道定時差	500?ps
靈敏度	15?mVRMS?(DC-200?MHz) 25?mVRMS?(200-300?MHz)
衰減	X1, X10
動態范圍 (X1)	30?mVp-p?– 10?Vp-p?±5?V 窗口內
觸發電平	顯示讀數
? ?分辨率	3?mV
? ?不確定性 (X1)	±(15?mV + 1% 的觸發電平)
? ?自動設置觸發電平	觸發電平自動設置成輸入信號的50%點 (上升時間/ 下降時間為10% 和90%)
自動設置粘滯值
? ?時間	最小粘滯值窗口(粘滯值補償)
? ?頻率	輸入信號幅度的三分之一
模擬LP 濾波器	標稱100 kHz, RC 型
數字LP 濾波器	1?Hz – 50?MHz 截止頻率
最大無損壞電壓
? ?1?M?	440 Hz 以下時350 V (DC + AC pk), 1 MHz 時降為 12?VRMS?(X1)
? ?50??	12?VRMS
連接器	BNC

輸入 C – 27?GHz 或 40?GHz (MCA3027, MCA3040)

特點說明

頻率 范圍	0.3 – 27?GHz 或 40?GHz
工作輸入電壓范圍
? ?0.3 – 18?GHz	–33 – +13?dBm
? ?18 – 20?GHz	–29 – +13?dBm
? ?20 – 27?GHz	–27 – +13?dBm
? ?27 – 40?GHz	–23 – +13?dBm
阻抗	50?? 標稱值, AC 耦合
VSWR
? ?0.3 – 27?GHz	< 2.0:1 (typ.)
? ?27 – 40?GHz	< 2.5:1 (typ.)
FM 容限:
? ?手動采集	50?MHzp-p; 頻率 C >3.5?GHz 30?MHzp-p; 頻率 C <3.5?GHz
? ?自動采集	20?MHzp-p; 對任何頻率C 和調制頻率>0.1?MHz
AM 容限	任何調制指數(最小信號必須位于靈敏度 范圍內)
自動區分幅度	30 MHz 內兩個信號之間相隔10 dB 其它頻率相隔20 dB
最大無損壞電壓	+27 dBm (27 和 40 GHz 型號)
過載指示	在輸入C 功率>+10 dBm 時亮
連接器	27 GHz: SMA 40 GHz: 2.92 mm 火花塞孔式

后面板輸入和輸出

特點說明

參考輸入	1, 5, 或 10?MHz; 0.1 – 5?VRMS?正弦;阻抗 ≥1?k?
參考輸出	10?MHz; >1?VRMS正弦, 阻抗 50??
觸發輸入	觸發所有測量功能
? ?阻抗	大約1?k?
? ?頻率 范圍	DC – 80?MHz

輔助功能

觸發釋抑

特點說明

觸發釋抑	20?ns – 2?s, 10?ns 分辨率

外部開始和停止觸發

特點說明

模式	開始, 停止, 開始觸發和停止觸發
輸入通道	A, B 或E- 后面板
觸發信號最大重復速率
? ?通道 A, B	160?MHz
? ?通道 E	80?MHz
開始時延范圍	20?ns – 2?s, 10?ns 分辨率

統計

特點說明

功能	最大值, 最小值, 平均值, ΔMax-Min, 標準偏差和艾倫偏差
顯示	數字, 直方圖或趨勢圖
采樣點數	2 – 2 × 109?個樣點
極限判定符	在值高于極限/低于極限/在極限范圍內/ 超出極限時關閉或捕獲
測量步調	步調時間范圍: 4 μs – 500 秒

數學運算

特點說明

功能	(K*X+L)/M, (K/X+L)/M, 或 X/M-1. X 是 當前讀數, K、L和M是常數; 通過鍵盤設 置或作為凍結參考值(X0)

其它功能

特點說明

測量時間	頻率、突發和周期平均: 20 ns – 1000 s 對其它測量功能為單個周期
時基參考	內部, 外部或自動
顯示保持	凍結結果, 直到通過重啟啟動新測量
極限告警	前面板上圖形指示和/ 或通過GPIB 實 現SRQ
極限值	下限, 上限
設置	如果值高于極限/ 低于極限/ 在極限范圍 內/ 超出極限，那么關閉或告警
開機告警	停止或繼續
顯示	數字 + 圖形
存儲的儀器設置數量	20, 可以保存及從內部非易失性存儲器中 調用儀器設置。其中10 個設置可以受到 用戶保護。
顯示器	背燈LCD 圖形屏幕，用于菜單控制、 數字讀數和狀態信息
? ?位數	數字模式下14 位
? ?分辨率	320 × 97?pixels

GPIB 接口

特點說明

兼容能力I	IEEE 488.2-1987, SCPI 199953131A 兼容模式
接口功能	SH1, AH1, T6, L4, SR1, RL1, DC1, DT1, E2
最大測量速率
? ?GPIB	5k?讀數/ 秒 (塊模式) 500?讀數/ 秒 (單獨觸發 GET)
– 到內存	250k?讀數/ 秒/s
內存容量	高達750K 讀數

USB 接口

特點說明

USB 版本

2.0 全速 (11 Mbits/s)

校準特點說明

模式	密封箱, 菜單控制
校準頻率	0.1, 1, 5, 10, 1.544, 和 2.048?MHz

整體技術數據

環境數據

特點說明

等級	MIL-PRF-28800F, Class 3
工作溫度	0?°C – +50?°C
貯存溫度	–40?°C – +71?°C
濕度	5-95% (10-30?°C) 5-75% (30-40?°C) 5-45% (40-50?°C)
高度	工作高度: 2,000?m 非工作高度: 12,000?m
振動	隨機振動和正弦曲線振動，滿足MILPRF- 28800F, Class 3
沖擊	半正弦30G，滿足MIL-PRF-28800F 工作臺處理
運輸跌落測試	重載運輸箱和軟運送箱，根據 MIL-PRF-28800F 測試
安全	EN 61010-1, 污染程度二級, meas cat I, CSA C22.2 No 1010-1, CE
EMC	EN 61326 (1997); A1 (1998), 根據 EN50082-2, Group 1, Class B, CE 提 高測試等級

電源要求

特點說明

基本版本	90 – 265?VRMS, 45 – 440?Hz, <40?W

時基選項

特點標準中等穩定性高穩定性 (HS)超高穩定性 (US)

時基類型:	OCXO	OCXO	OCXO
不確定性，由于
? ?老化
? ?? ?每24 小時	<5×10–9*1	<5×10–10*1	<3×10–10*1
? ?? ?每月	<6×10–8	<1×10–8	<3×10–9
? ?? ?每年	<2×10–7	<5×10–8	<1.5×10–8
? ?溫度變化(典型值)
? ?? ?0-50?°C	<5×10–8	<5×10–9	<2.5×10–9
? ?? ?20-26?°C	<2×10–8	<1×10–9	<4×10–10
短期穩定性： t ?= 1?s	<1×10–10	<1×10–11	<5×10–12
根艾倫變化： t = 10?s	<1×10–10	<1×10–11	<5×10–12
開機穩定性	<1×10–7	<1×10–8	<5×10–9
? ?開機24 小時后， 經過下面預熱時間 后與最終值的偏差	30?min	10?min	10?min
總不確定性, 適用工作溫度20℃- 26℃, 2σ(95%)置信區間
? ?校準后一年	<2.4×10–7	<0.6×10–7	<1.8×10–8
? ?校準后兩年	<4.6×10–7	<1.2×10–7	<3.5×10–8

*1?校準后兩年

物理特性

尺寸毫米英寸

高	90	3.6
寬	210	8.25
厚	395	15.6
重量	公斤	磅
凈重	2.7	5.8
毛重	3.5	7.5
