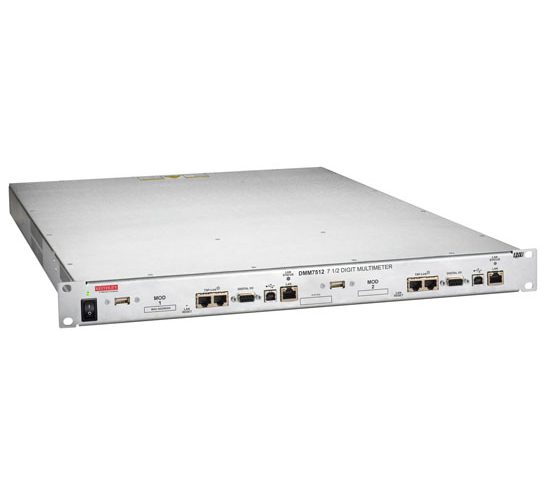

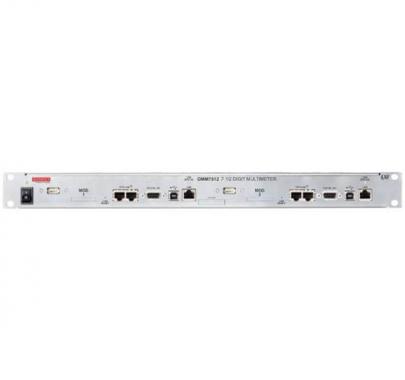

Tektronix 泰克DMM7512 雙通道 7? 位采樣萬用表產品介紹：

產品型號：DMM7512
產品品牌：Tektronix 泰克
產品類別：萬用表
產品備注：雙通道 7? 位采樣萬用表

Tektronix 泰克DMM7512 雙通道 7? 位采樣萬用表產品特點：

DMM7512 將兩個全功能、高精度、高采樣速度的數字萬用表組合到一個 1U 高的全機架寬機箱中。該緊湊型機箱可在高密度儀器測試系統中節省機架空間，而不會影響測量性能。每個 DMM 具有相同的功能，并且完全相互獨立。

Tektronix 泰克DMM7512 雙通道 7? 位采樣萬用表產品優勢：

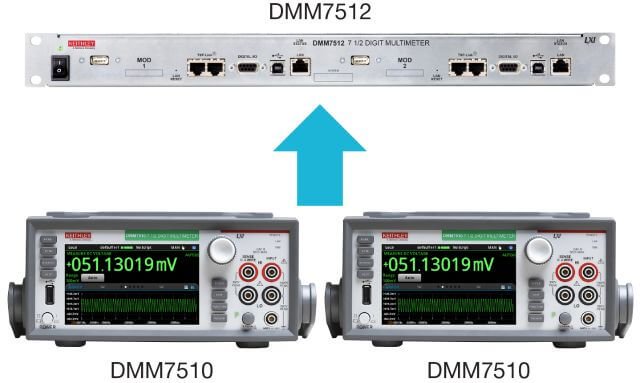

兩臺 DMM7510 內置在一個緊湊型機箱中

DMM7512 由兩個彼此獨立的相同 7? 位 DMM7510 數字萬用表 (DMM) 組成，相比 DMM7510 具有更多測量功能。兩個 DMM7512 數字萬用表具有與 DMM7510 相同的精度、靈敏度和速度，因此 DMM7512 可以無縫集成到以前采用 DMM7510 的測試系統中。

特點

• 使用速度為 1M 采樣/秒的 18 位數字化儀對復雜波形進行采樣；存儲高達 2750 萬個讀數
• 以 0.1 μΩ 和 1 pA 靈敏度測試用于低功率電路中的組件
• 使用高達 14 ppm 的 1 年期精度直流電壓，通過高測試不確定度比率實現最高測試質量
• 內置測試腳本處理器 (TSP^?) 可在無需控制器交互的情況下執行測試序列，從而減少測試時間和通信開銷，同時利用控制器執行其他任務

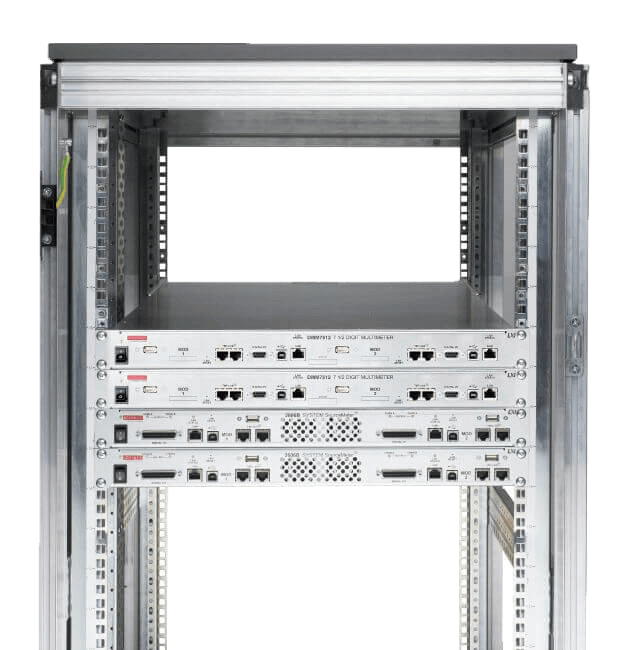

雙測試系統密度

在 1U 高機架空間內使用兩個 DMM，節省寶貴的機架空間。與兩臺 2U 高 DMM7510 相比，您可以在一半的空間內獲得兩倍的測量能力。

特點

• 將源和測量與 2606B 高密度 4 通道源測量單元 (SMU) 和 DMM7512 相結合，可實現 4 通道采樣和 2 通道測量功能，而占用的機架空間僅為 2U
• 無需在 DMM7512 或 2606B 之間提供額外空間以用于熱管理

顯著縮短測試時間

每臺 DMM7512 中的兩個 DMM 具有內置智能，可以使用其測試腳本處理器 (TSP^?) 技術在無需 PC 交互的情況下執行測試程序。此外，每個 DMM 都具有 TSP-Link^? 硬件接口，因此一臺儀器可以控制主從配置中的其他儀器。

特點

• 在 TSP-Link 測試系統中最多可控制 32 臺儀器
• 以低于 500 ns 的延遲同步測量值
• 消除儀器和 PC 之間耗時的通信
• DMM7512 TSP 代碼與 DMM7510 TSP 代碼兼容

Tektronix 泰克DMM7512 雙通道 7? 位采樣萬用表產品應用：

確定功耗

使用 DMM7512 中的兩個 DMM 獨立地捕獲動態電池消耗電流和電池電壓，并計算低功耗組件、無線物聯網和植入式/便攜式醫療產品的功耗，這是電池供電設備的關鍵參數。

• 捕獲電流和電壓波形（最高達 1 M 采樣/秒，18 位數字化）
• 使用 TSP-Link 同步波形捕獲（兩次啟動波形采樣之間的延遲小于 500 ns）
• 使用 1pA DCI 靈敏度或 0.1nA 電流數字化靈敏度測量睡眠模式低電流

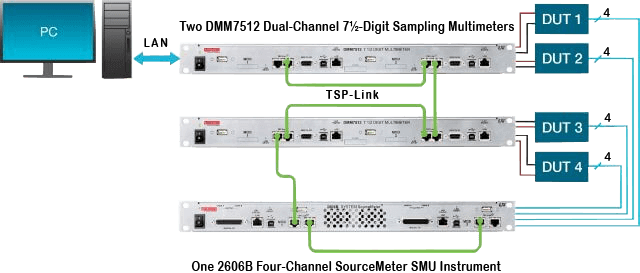

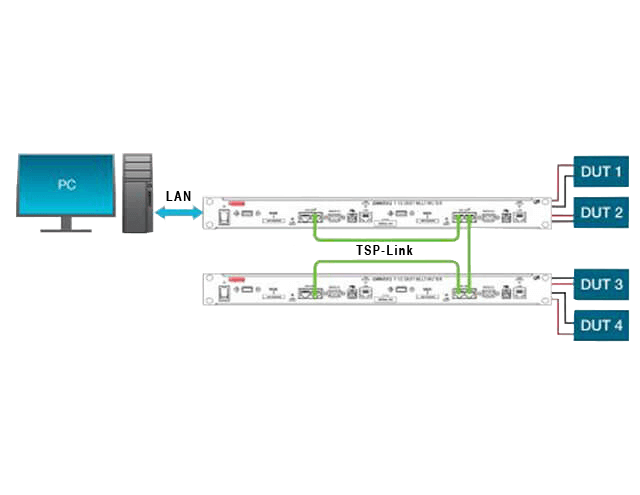

通過多設備測試來提高吞吐量

使用 DMM7512 中的兩個 DMM 測試兩個被測設備 (DUT)，以實現雙倍測試吞吐量并最大化測試系統能力。或者，在一個測試系統中使用多臺 DMM7512 并測試更多 DUT。使用 1U 雙 DMM 減少測試機架數量，并節省寶貴的工作場地。

特點

• 1U 機架高度，且儀器之間無需間距
• 每臺儀器含兩個 DMM
• 使用測試腳本和 TSP-Link 控制多臺儀器，以減少總線通信時間和測試時間

技術參數
